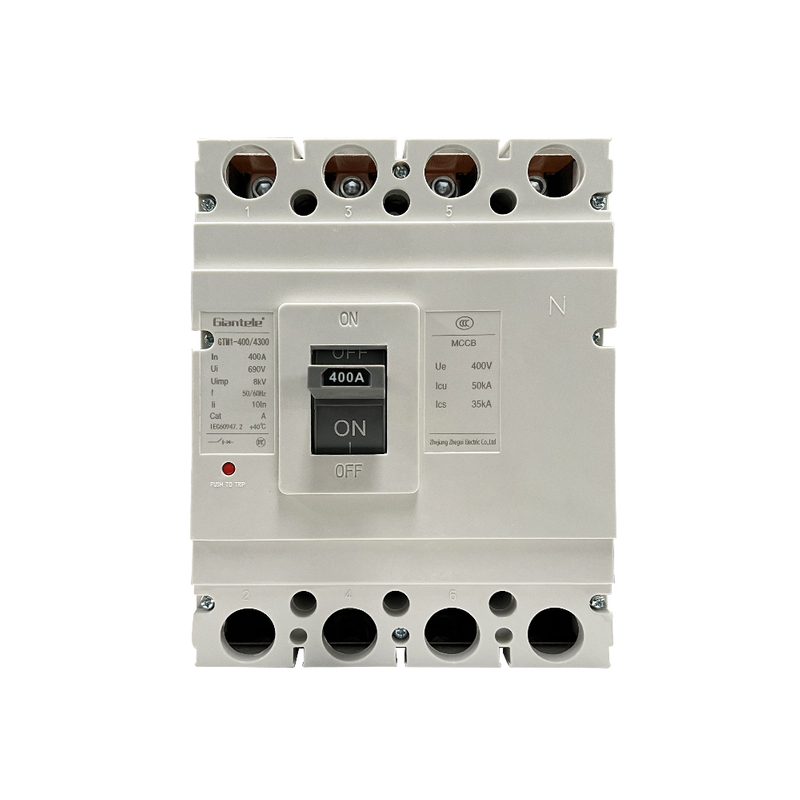

قاطع الدائرة المقولب GTM1

يعتبر قاطع الدائرة الكهربائية المقولب GTM1 (MCCB) بمثابة قمة تكنولوجيا الحماية الكهربائية المصممة لأنظمة التوزيع ذات الجهد المنخفض. تم تصميمه لقطع التيارات غير الطبيعية بسرعة، فهو يحمي من الأحمال الزائدة والدوائر القصيرة، وبالتالي حماية البنية التحتية الكهربائية. تم تصميم GTM1 MCCB، المغطى بالبلاستيك القوي والمجهز بآلية قطع الدائرة المتطورة، لتوفير أمان لا مثيل له.

الكمية:
التصنيف الحالي:	63 أ 630 أ 1250 أ
مرحلة:	3
توافر الحالة:





رسالتك سلة الاستفسارات

نموذج:
جي تي إم1
المنتج العلامة التجارية:
Giantele
الفولطية:
400 فولت
التصنيف الحالي:
6-1600 أ
موك:
1 قطعة
مرحلة:
3/4

ملخص

ميزات المنتج

قدرة انقطاع استثنائية: بفضل قدرته على معالجة تيارات الدائرة القصيرة الكبيرة بسرعة، فإنه يعمل بسرعة على فصل الدوائر، وتجنب الحرائق الكهربائية المحتملة وحماية المعدات من التلف.
حساسية الدقة: ويتميز بقدرات الكشف الفائقة عن الحمل الزائد والدوائر القصيرة، فهو يحدد على الفور المخالفات في التيار، وبالتالي يقلل بشكل كبير من احتمال وقوع حوادث كهربائية.
عملية سهلة الاستخدام: تم تصميمه مع وضع المستخدم في الاعتبار، فهو يوفر أوضاع التشغيل اليدوية والتلقائية، مما يوفر القدرة على التكيف وسهولة الاستخدام لتلبية الاحتياجات المتنوعة.
التكوين المعياري: يعمل تصميمها المعياري على تبسيط عملية التخصيص، مما يسمح بالاختيار والترتيب السهل بناءً على متطلبات الدائرة المحددة، وبالتالي تسهيل التركيب والصيانة دون عناء.
بنيت لتدوم: فهو مصنوع من مواد متميزة باستخدام تقنيات متطورة، ويعدك بأداء ثابت وموثوق، حتى في ظل الظروف المعاكسة.
الاستدامة في الاعتبار: ومن خلال دمج مواد صديقة للبيئة في إنتاجها، فإنها لا تضمن السلامة فحسب، بل تتوافق أيضًا مع معايير الحفاظ على البيئة المعاصرة.
تطبيقات متعددة الاستخدامات: متوافق مع مجموعة من مواصفات الجهد والتيار، فهو يلبي مختلف التطبيقات، بدءًا من المنازل السكنية والمراكز التجارية وحتى المواقع الصناعية، مما يوفر حماية كهربائية ثابتة.

البيانات الفنية

يكتب	التصنيف الحالي (أ)	القطب	معدل الجهد العازل (V)	تصنيف جهد التشغيل (الخامس)	مسافة الانحناء (مم)	قدرة قطع الدائرة القصيرة القصوى (kA)	قدرة قطع الدائرة الكهربائية القصيرة (kA)	عملية أداء		فئة الاستخدام
								حمولة	تفريغ
جي تي إم 1-63 إل	(6)،10،16،20، 25،32،40،50،63	3,4	500 فولت	400 فولت	0	25	18	1500	8500	A
GTM1-63M					0	50	35
جي تي إم 1-125 إل	(10)،16،20،25, 32,40,50,63 80,100,125		800 فولت		0(<50)	35	22
GTM1-125M					0(<50)	50	35
جي تي ام 1-250 لتر	100,125,160, 180,200,225				≥50	35	22	1000	7000
جي تي إم 1-250 إم					≥50	50	35
جي تي إم 1-400 لتر	225,250,315, 350,400				≥50	50	35	1000	4000
جي تي ام1-400م					≥100	65	42
جي تي إم 1-630 إل	400 500 600				≥100	50	35
جي تي إم 1-630 إم					≥100	65	42
GTM1-800M	630,700,800				≥100	75	50
GTM1-1250M	1000,1250				≥100 ≥100	100 150	65 80
GTM1-1600M	1600

ملحوظة: 6A بدون حماية حرارية

يقع القطب N للكسارة ذات الأربعة أقطاب على الجانب الأيمن للمنتج وله أربعة أنواع:

النوع أ: بدون إطلاق الرحلة الحالي على القطب N مما يجعل طوال الوقت، لا يغلق ويفتح مع الأعمدة الثلاثة الأخرى.

النوع ب: بدون إطلاق الرحلة الحالي على القطب N الذي يغلق ويفتح مع الأقطاب الأخرى.

النوع C: مع إطلاق الرحلة الحالي الذي يغلق ويفتح مع الأقطاب الثلاثة الأخرى.

النوع د: مع إطلاق الرحلة الحالي مما يجعل طوال الوقت لا يغلق ويفتح مع الأقطاب الثلاثة الأخرى.

خاصية الحماية

يوفر الإطلاق الديناميكي الحراري لقاطع الدائرة ميزة التأخير الزمني العكسي، في حين أن التحرير المغناطيسي هو التشغيل اللحظي كما هو موضح في الجدول 2 (قاطع دائرة التوزيع) والجدول 3 (قاطع دائرة حماية المحرك).

التصنيف الحالي للإصدار (أ)	الإطلاق الديناميكي الحراري (درجة الحرارة المحيطة الأرض +40 درجة مئوية بحري +45 درجة مئوية)		تيار التشغيل للإطلاق المغناطيسي (A)
التصنيف الحالي للإصدار (أ)	1.05 بوصة (الحالة الباردة) الوقت غير العامل (ح)	1.30 بوصة (حالة الحرارة) وقت التشغيل (ساعة)	تيار التشغيل للإطلاق المغناطيسي (A)
10 ≥In ≥ 63	≥1	<1	10 بوصة ±20%
63 ≥في ≥ 100	>2	<2	10 بوصة ±20%
100 ≥في ≥ 800	≥2	<2	5 بوصة ±20% 10 بوصة ±20%

التصنيف الحالي للإصدار (أ)	الإطلاق الديناميكي الحراري (درجة الحرارة المحيطة الأرض +40 درجة مئوية بحري +45 درجة مئوية)				تيار التشغيل للإطلاق المغناطيسي (A)
	1.0 لتر (الحالة الباردة) وقت عدم الرحلة (ساعة)	1.20 لتر (حالة الحرارة) وقت الرحلة (ساعة)	1.50 لتر (حالة الحرارة) وقت الرحلة (م)	7.2 في (الحالة الباردة) وقت (أوقات) الرحلة
10 ≥In ≥ 250	≥2	<2	≥4	4	12 بوصة ±20%
250 ≥In ≥ 630			≥8	6

أبعاد المخطط والتركيب (مم)

يكتب	أبعاد المخطط التفصيلي (مم)																																أبعاد التثبيت
	اتصال اللوحة الأمامية																	اتصال اللوحة الخلفية					اتصال المكونات										أبعاد التثبيت
	W	W1	L	L1	L2	H	H1	H2	ح3	H4	C	D	E	F	G	W2	W3	L4	ح5	ح6	ØD	ØD1	L5	L6	ح7	ح8	ح9	ح10	J	K	Ød1	M	A	B	Ød
جي تي إم 1-63 إل	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
جي تي إم 1-100 لتر	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	م8	30	129	4.5
جي تي إم 1-100 إم	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	م8	30	129	4.5
جي تي ام 1-250 لتر	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	م8	35	126	5
جي تي إم 1-250 إم	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	م8	35	126	5
جي تي ام 1-400 لتر	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	م12	58	200	7
جي تي ام1-400م	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	م12	58	200	7
جي تي إم 1-630 إل	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	م12	58	200	7
جي تي إم 1-630 إم	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	م12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200
