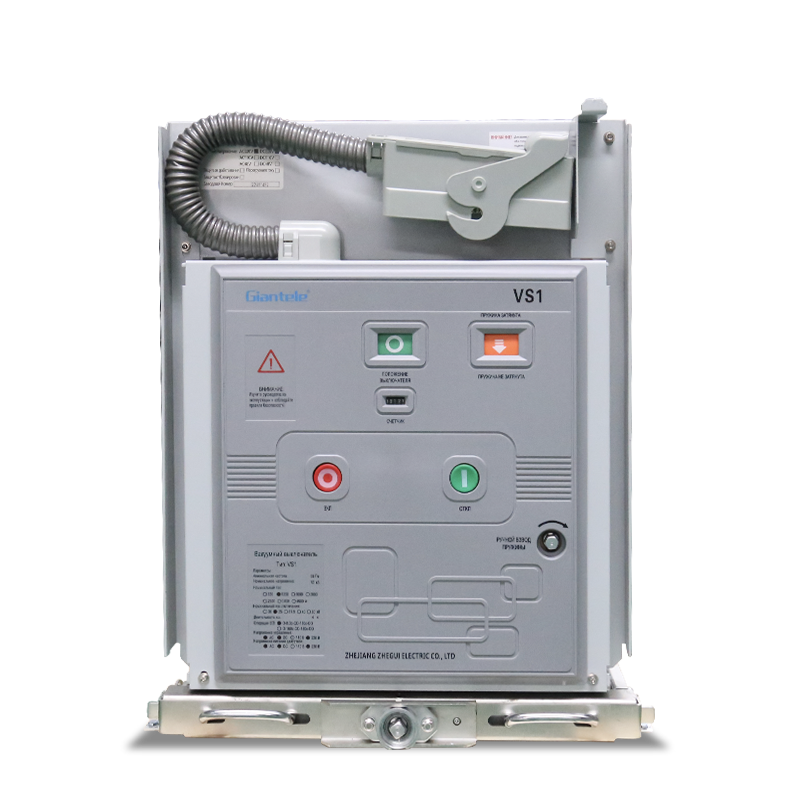

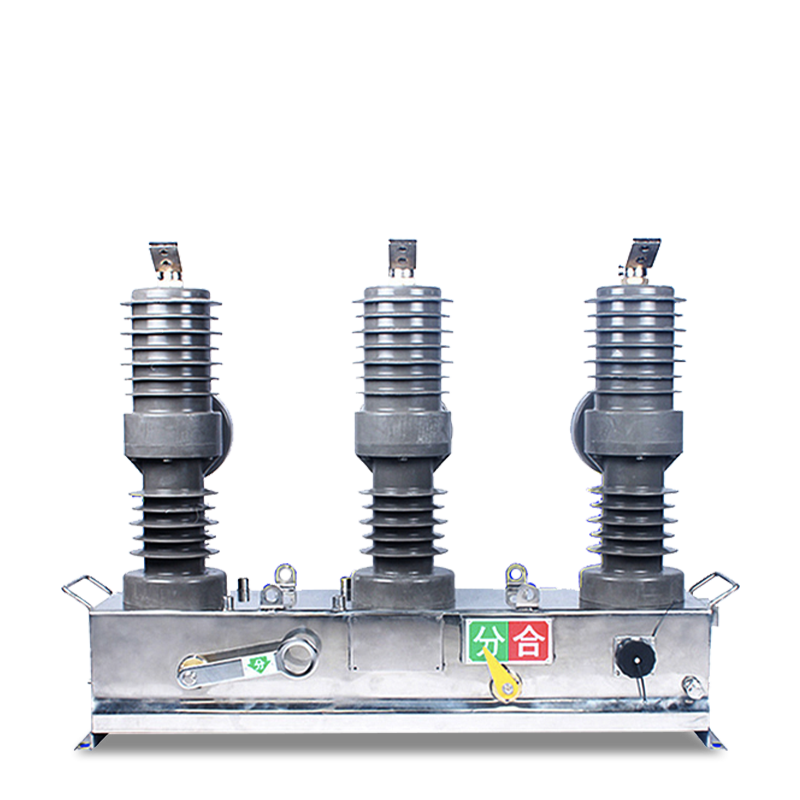

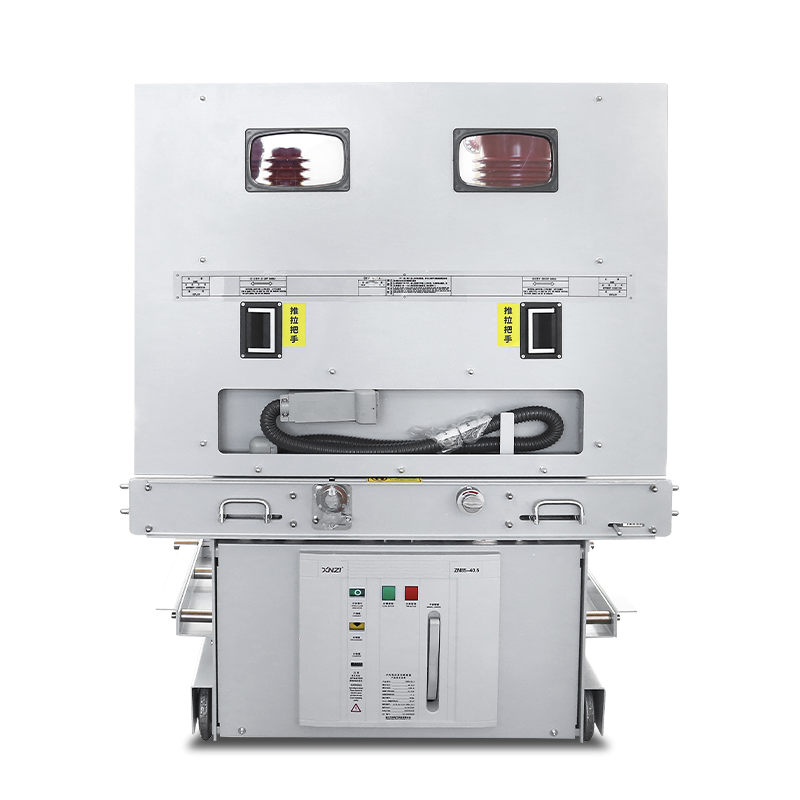

مقدمة إلى قاطع الدائرة الفراغية

تستخدم قواطع الدائرة الفراغية طريقة فريدة لإطفاء الأقواس الكهربائية عن طريق فصل نقاط الاتصال في الفراغ. تستفيد هذه العملية من خصائص العزل العالية المتأصلة في الفراغ لإخماد القوس بسرعة. عندما يصل التيار الكهربائي إلى الصفر، يتبدد القوس بشكل طبيعي، مما يعيد حاجز العزل ويمنع إعادة اشتعال القوس بشكل فعال. هذه الآلية الفعالة هي المفتاح لموثوقيتها العالية وأدائها في إدارة الدوائر ذات الجهد العالي.

1. يتم تحديد أداء وقابلية تطبيق قواطع الدائرة الفراغية بشكل أساسي من خلال المعلمات التقنية الرئيسية التالية:
الفولطية المقدرة: الحد الأقصى لمستوى الجهد الذي يمكن للقاطع التعامل معه بأمان، عادةً بالكيلو فولت (kV).

2. التيار المقنن: أعلى تيار يمكن أن يحمله القاطع بشكل مستمر في ظل الظروف القياسية، عادة بالأمبير (A).

3. قدرة القطع: تُعرف أيضًا بقدرة المقاطعة، وهي الحد الأقصى لتيار العطل الذي يمكن للقاطع قطعه بأمان، ويتم قياسه بالكيلو أمبير (kA). تعتبر هذه المعلمة حيوية لتقييم قدرة القاطع.

4. الحياة الميكانيكية: عدد العمليات التي يمكن للقاطع القيام بها دون الحاجة إلى صيانة كبيرة.

5. الحياة الكهربائية: عدد الدورات التشغيلية (الفتح والإغلاق) التي يمكن للقاطع تحقيقها في ظل ظروف محددة.

6.مستوى العزل: يشمل قوة العزل من مرحلة إلى الأرض ومن مرحلة إلى مرحلة، ويتم تقييمها عادةً من خلال اختبارات العزل الكهربائي، لضمان السلامة التشغيلية في سيناريوهات الجهد العالي.

7. وقت التشغيل: المدة من تفعيل القاطع إلى فصل الدائرة بالكامل، وهو أمر بالغ الأهمية لحماية النظام واستقراره.

8. وقت الإغلاق: الفجوة الزمنية بين فتح القاطع وإعادة الإغلاق اللاحق، وهو أمر مهم بالنسبة للأنظمة ذات آليات الإغلاق التلقائي.

يتضمن اختيار قاطع الدائرة الفراغية المناسب لنظام الطاقة الخاص بك دراسة متأنية للعديد من العوامل الرئيسية. ابدأ بمستوى جهد النظام لضمان التوافق مع الجهد المقدر للقاطع. بعد ذلك، قم بتقييم الحد الأقصى لتيار الحمل للنظام لاختيار قاطع يمكنه التعامل مع هذه السعة. تعتبر قدرة الكسارة على الكسر أمرًا بالغ الأهمية أيضًا؛ يجب أن يكون قادرًا على مقاطعة الحد الأقصى لتيار الدائرة القصيرة المحتمل للنظام بأمان. بالإضافة إلى ذلك، ضع في الاعتبار تكرار التشغيل لتحديد العمر الميكانيكي والكهربائي اللازم لتحقيق الموثوقية على المدى الطويل. اختر وضع التشغيل (يدوي، كهربائي، أو عن بعد) ونوع التثبيت (ثابت أو قابل للسحب) الذي يناسب تطبيقك. تلعب الظروف البيئية مثل درجة الحرارة والرطوبة والارتفاع أيضًا دورًا مهمًا في ضمان الاستقرار التشغيلي للكسارة. اختر المنتجات التي تلبي المعايير الدولية والإقليمية. وأخيرًا، قم بتقييم الدعم الفني للمورد وجودة المنتج وفعالية التكلفة للعثور على قاطع الدائرة الكهربائية الذي يلبي احتياجات نظام الطاقة الخاص بك على أفضل وجه.

تدور صيانة وتدقيق قواطع الدائرة المفرغة في الغالب حول الحفاظ على النظافة داخل وخارج القواطع، والتحقق من أن العمليات الميكانيكية تعمل بشكل صحيح، وتقييم مستوى الفراغ بشكل دوري داخل غرفة التفريغ، وفحص ودعم نظام التحكم. نظرًا للطبيعة الفريدة لقواطع الدائرة المفرغة، فإن غرفة التفريغ، بمجرد إغلاقها، لا يمكن الوصول إليها لفحص المستخدم. وبالتالي، فإن تقييم غرفة الفراغ يعتمد على طرق غير مباشرة مثل قياسات مقاومة العزل ومراقبة انطفاء القوس أثناء تشغيل الكسارة.
