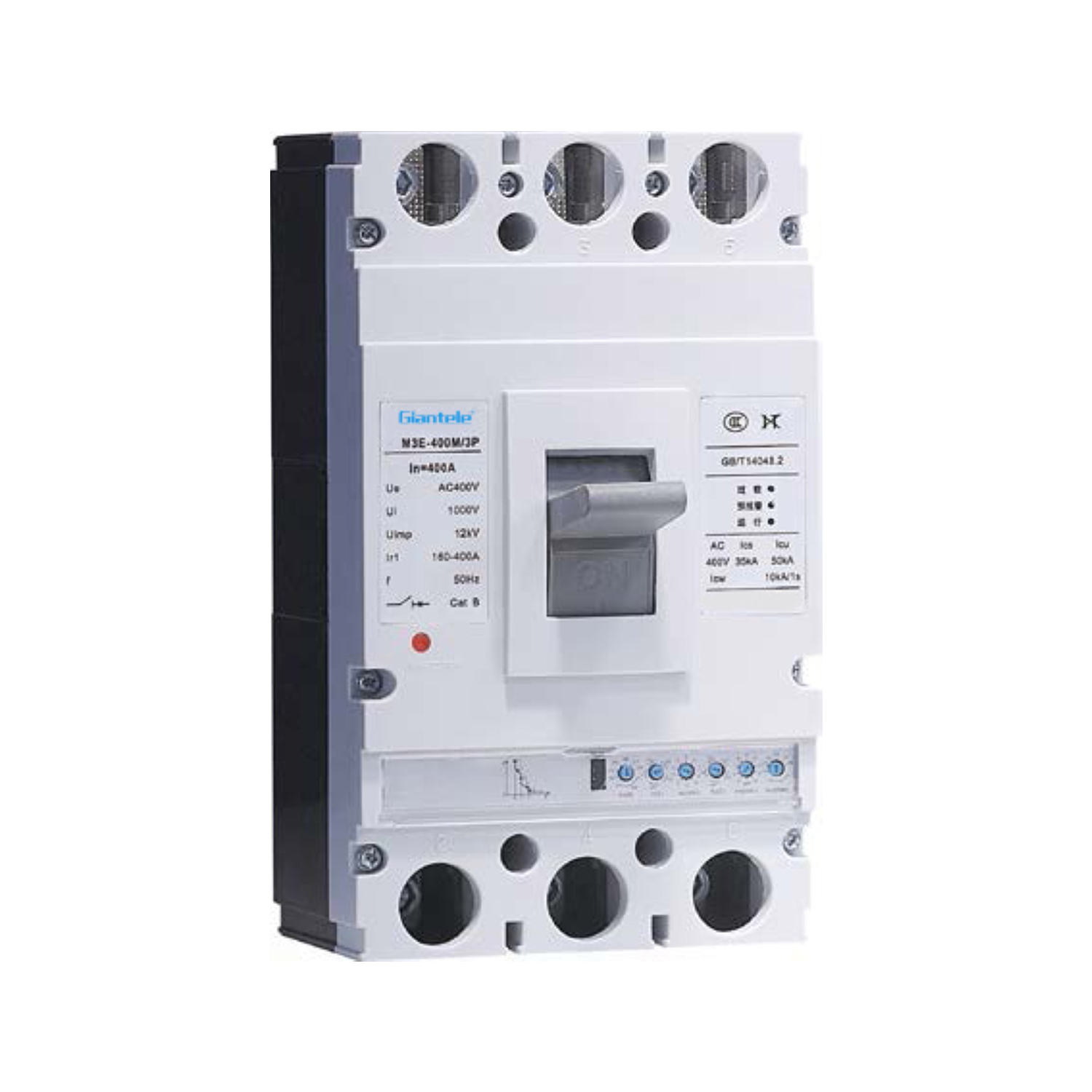

GTM3E
Giantele
380V ، 400V ، 440V
16-800A
1pcs
3/4
ملخص

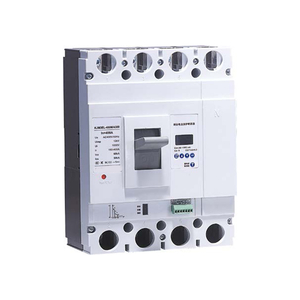

قاطع الدائرة الحالي المتبقي للحالة المتبقية (المشار إليها فيما يلي باسم قاطع الدائرة التي تعمل بالتيار المتبقي) مناسب ل AC 50Hz ، الجهد الذي يصل إلى 400 فولت ، في دوائر مع التيار المقنن من 16A إلى 800A. تتمثل وظيفتها الرئيسية في توفير حماية غير مباشرة من الاتصال ضد الصدمة الكهربائية المميتة للعاملين. يمكن أن تكون قواطع الدوائر التي تعمل الحالية المتبقية مع تيار التشغيل المتبقي المتبقي لا يتجاوز 30mA بمثابة حماية تكميلية للاتصال المباشر عند فشل تدابير الوقاية الأخرى ، ولكن لا يمكن استخدامها كحماية الاتصال المباشر الوحيدة. وفي الوقت نفسه ، يمكن أيضًا استخدامه لمنع الحرائق الكهربائية الناجمة عن التيارات الصدع. يمكن أيضًا استخدامه لحماية الدوائر من الحمل الزائد والدائرة القصيرة ، وكتبديل نادر للدوائر.
ميزات المنتج
مع حماية ثلاث مراحل (LSI) التي تتميز بتشغيل الوقت والوقت القابل للتعديل ، والتشغيل ذاتيا: يوفر قابلة للتعديل منذ فترة طويلة (ل) ، وقصير (أوقات) قصيرة ، وحماية (1) الفورية مع إعدادات التيار وتوقيت التكوين ، مدعوم من مصدره الخاص.
يمكن للمستخدمين تعيين وحدة الرحلة وضبطها وفقًا للمتطلبات الحالية للتحميل: يتيح للمستخدمين تكوين إعدادات وحدة الرحلة بناءً على متطلبات حالية محددة.
مع مؤشر ما قبل التنقل وإشارة الزائد: مزود بوظيفة تحذير قبل التنظيم ومؤشر الحمل الزائد الواضح.
يتميز بوضع حماية من الحرائق حيث يؤدي التحميل الزائد إلى إنذار فقط دون التعثر: يتضمن وظيفة مخصصة لتطبيقات خدمة الإطفاء حيث تنشط ظروف الحمل الزائد المنبه فقط دون التسبب في رحلة Breaker.
يتم توفير اختبار مخصص مخصص لرفقة المستخدم في اكتشاف معلمات قاطع الدائرة: مع اختبار محمول ومتخصص لتسهيل التحقق من معلمات قاطع الدائرة بسهولة للمستخدمين.
بيئة العمل المعمول بها وظروف التثبيت:
يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.
يجب ألا تتجاوز درجة حرارة الهواء المحيط +40 درجة مئوية ولا يجب أن تكون أقل من -5 درجة مئوية ، مع متوسط قيمة 24 ساعة لا تتجاوز 35 درجة مئوية (ما لم ينص على خلاف ذلك في الطلبات الخاصة).
يجب ألا تتجاوز رطوبة الهواء النسبية في موقع التثبيت 50 ٪ عند الحد الأقصى لدرجة الحرارة +40 درجة مئوية. في درجات الحرارة المنخفضة ، تكون الرطوبة النسبية أعلى مسموح بها ، على سبيل المثال ، تصل إلى 90 ٪ عند 20 درجة مئوية. يجب اتخاذ تدابير خاصة ضد التكثيف العرضي بسبب اختلافات درجة الحرارة.
بالنسبة إلى قواطع الدائرة الاستوائية ، رطوبة الهواء النسبية 95 ٪ عند ± 25 درجة مئوية. يجب ألا تتجاوز
درجة التلوث: المستوى 3.
فئة التثبيت للدائرة الرئيسية لقاطع الدائرة هي الفئة الثالثة ، في حين أن الدوائر المساعدة والتحكم غير المتصلة بالدائرة الرئيسية هي الفئة الثانية.
يجب أن تحمل قواطع الدائرة الاستوائية آثار الرطوبة ، ضباب الملح ، والعفن.
يجب تثبيت قاطع الدائرة في مواقع خالية من مخاطر الانفجار والغبار الموصل والظروف التي قد تآكل المعادن أو تسبب تلف العزل.
يجب تثبيته في أماكن دون التعرض للأمطار أو الثلج.
يجب تثبيت قاطع الدائرة وفقًا لدليل تعليمات المنتج.
