1. مقدمة: تحديد البنية التحتية للسلطة الحرجة

يمثل مفتاح المفاتيح المعدنية قمة من الأمان والتصميم الهندسي داخل أنظمة مفاتيح المفاتيح المتوسطة الجهد ، وعادة ما تعمل عند مستويات الجهد تتراوح من 3.3kV إلى 36 كيلو فولت.

يتميز هذا النوع من المفاتيح ، الذي يتميز ببنية المعادن القوية والهندسة المعزولة ، على وجه التحديد للتطبيقات التي تتطلب أقصى سلامة الموظفين ، والموثوقية التشغيلية ، وسهولة الصيانة.

إن حجر الزاوية في توزيع إمدادات الطاقة في البيئات التي يحمل فيها فشل النظام أو التوقف الممتد عواقب وخيمة. وهذا يجعل مفاتيح المفاتيح المغطاة بالمعادن حلاً لا غنى عنه للبنية التحتية الحرجة والتطبيقات الصناعية المتطلب.

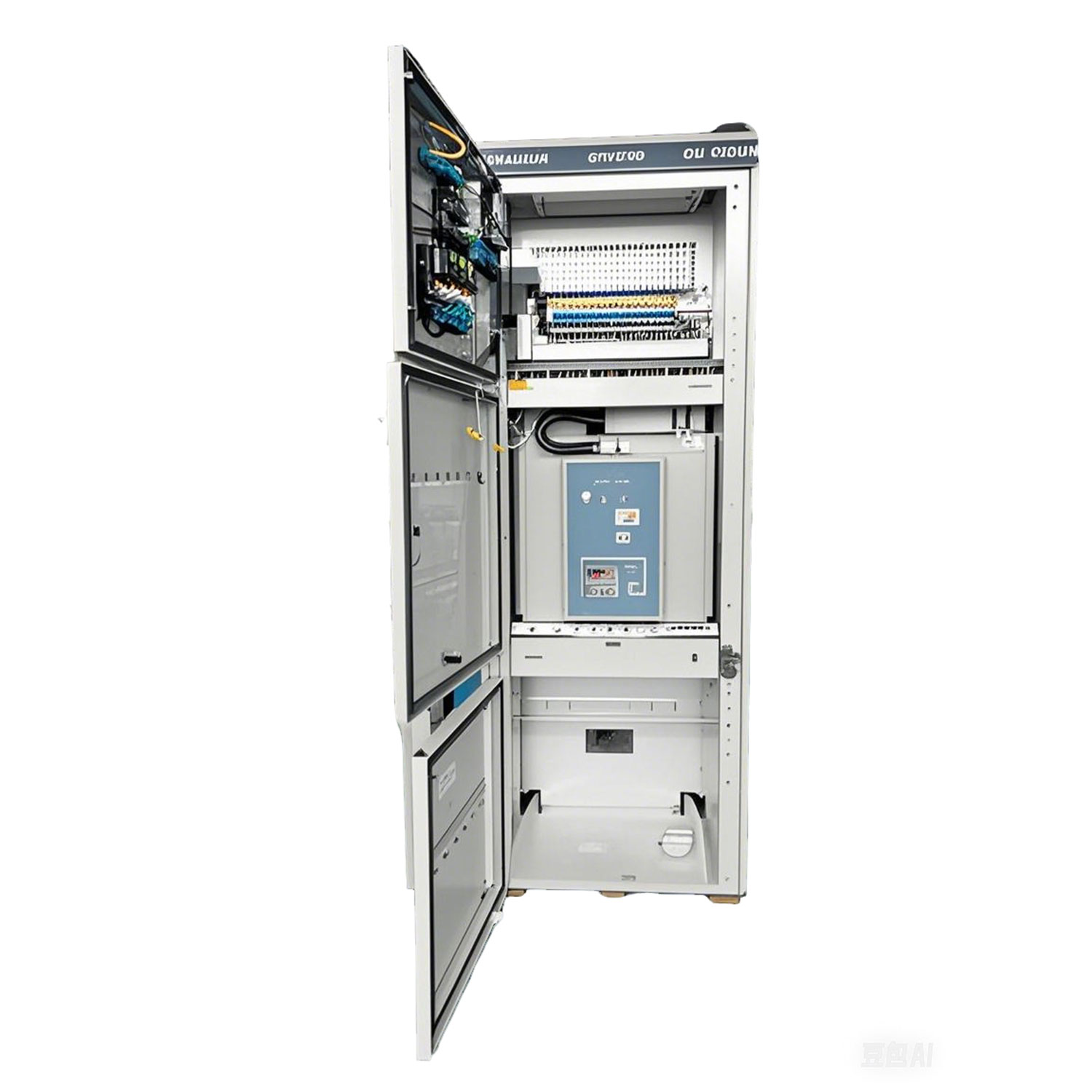

مفتاح مفاتيح معدني AC

مفتاح مفاتيح معدني AC

مفتاح مفاتيح معدني AC

الثاني. ميزات التصميم الرئيسية: هندسة السلامة والقدرة على الخدمة

يكمن تفوق المفاتيح المغطاة بالمعادن في مبادئ التصميم الأساسية:

1. تقسيم جامد:

يتم فصل المكونات الداخلية إلى مقصورات منفصلة معزولة مع حواجز معدنية قوية أو مصاريع مقاومة للهب. هذا يشمل عادة:

• مقصورة قاطع الدائرة

• مقصورة الحافلة الرئيسية

• إنهاء الكابلات / مقصورة الاتصال الأولية

• مقصورة الجهد المنخفض والتحكم ( غالبًا ما يتم دمجها داخل اللوحة الكهربائية منخفضة الجهد ** **)

• مقصورة محول الجهد

• تمنع هذه العزلة الأعطال في قسم واحد (مثل فلاش قوس) من الانتشار إلى الآخرين ، وحماية المعدات والموظفين ، وميزة السلامة الأساسية.

2. تصميم قاطع الدائرة الرسم:

يتم تثبيت قلب نظام المفاتيح ، قاطع الدائرة الرئيسي ، على شاحنة قابلة للإزالة. هذا يتيح الوظائف الحاسمة:

• توصيل الموضع: منخرط بالكامل للتشغيل العادي لتوزيع الكهرباء.

• موقف الاختبار: تم سحبه جزئيًا ؛ الأولية الرئيسية مفاتيح قطع الاتصال مفتوحة ، ولكن توصيلات التحكم الثانوية المحفوظة. يسمح باختبار آمن لدوائر التحكم في الكسارة بينما يتم تنشيط الحافلة الرئيسية.

• افصل/سحب الموضع: تمت إزالته بالكامل من غلاف العلبة المعدنية للتفتيش أو الصيانة أو الاستبدال دون الحاجة إلى إلغاء تنشيط الحافلة أو هذا يقلل بشكل كبير من التوقف. المفاتيح بالكامل.

3. نظام التأريض الشامل:

تتضمن الموظفين ميزات سلامة , مفاتيح المفاتيح المغطاة بالمعادن :

• مفاتيح التأريض الأولية / مفاتيح قطع الاتصال: نقاط التأريض المرئية إلى الكابلات والأقسام المفاجئة قبل الوصول.

• التأريض الثانوي: التأريض الفعال للهيكل والعناصر القابلة للإزالة.

• الحافلة الأرضية: حافلة أرضية مستمرة وعالية السعة تمر عبر التشكيلة.

4. بناء قوي:

• العلبة: إطار ولوحات فولاذية شاقة ، غالبًا ما تتميز بطلاء مقاوم للآراء مناسبة للبيئات الصناعية.

• مقاومة القوس: تتوافق العديد من التصميمات مع معايير مقاومة القوس الصارمة (مثل IEEE C37.20.7 أو IEC 62271-200). توجه هذه الهندسة الطاقة والبلازما الهائلة للقوس الداخلي بعيدًا عن الموظفين عن طريق القنوات الخاضعة للرقابة أو فتحات تخفيف الضغط ، والأجهزة الواقية الرئيسية.

• 'Dead Front ' التصميم: المكونات الأولية الحية محمية بالكامل ، مما يمنع الاتصال العرضي أثناء التشغيل العادي ، وهي ميزة أمان أساسية.

ثالثا. المزايا: لماذا تقف المعادن منفصلة

يوفر اختيار مفاتيح المفاتيح المغطاة بالمعادن فوائد كبيرة على أنواع أخرى من المفاتيح في الجهد المتوسط:

1. سلامة الموظفين التي لا مثيل لها: تجمع التقسيم ، والأقسام القابلة للإنشاء ، والبناء المقاوم للأقواس ، والتصميم المميت ، والأجهزة الواقية المتكاملة لتوفير أعلى مستوى ممكن من الحماية للتشغيل والصيانة ضد الصدمة الكهربائية ومخاطر فلاش القوس.

2. الموثوقية المعززة والتوظيف: حاوية المعادن القوية تحمي المعدات الكهربائية الداخلية الحساسة من العوامل البيئية (الغبار ، الرطوبة ، تقلبات درجة الحرارة) والتأثير المادي. يعود الفصل أيضًا عن حالات فشل مكونة واحدة من التتابع.

3. انخفاض وقت التوقف عن العمل: ميزة الكسارة السحب هي المفتاح. يمكن تبديل الكسور الخاطئة أو المحفوظة بسرعة دون إيقاف قسم التوزيع بأكمله الذي تغذيه الحافلة الرئيسية ، مما يضمن إمدادات الطاقة المستمرة . يمكن إجراء اختبار الكسارة في كثير من الأحيان بينما تظل الحافلة حية.

4. كفاءة الصيانة المحسنة: تتيح التقسيم الواضح للصيانة المستهدفة. مصاريع السلامة ومواقف الاختبار ونقاط التفتيش البصرية تبسيط الإجراءات وتعزيز السلامة أثناء خدمة نظام المفاتيح.

5. القيمة والمرونة على المدى الطويل: تضمن العلبة المعدنية الدائمة والبناء طول العمر. علاوة على ذلك ، فإن التصميم المعياري في كثير من الأحيان يسهل توسع النظام أو تعديلات الحلول المخصصة مقارنة بالتصميمات القديمة الثابتة.

رابعا. التطبيقات الحرجة: حيث يكون الترسد المعدني ضروريًا

المفاتيح المغطاة بالمعادن هي الخيار المفضل لتطبيقات توزيع الطاقة المهمة والمطالبة حيث يكون مصدر طاقة موثوق به أمرًا بالغ الأهمية ، بما في ذلك:

• القوى الصناعية: مصانع التصنيع ، مرافق السيارات ، النباتات الكيميائية ، المصافي ، مطاحن اللب والورق ، مصانع الصلب - التطبيقات الصناعية الرئيسية.

• البنية التحتية الحرجة: مراكز البيانات ( لتوزيع الكهرباء بشكل موثوق ) ، مراكز الاتصالات ، المستشفيات ، المطارات ، مرافق معالجة المياه ، المباني الحكومية.

• توليد الطاقة وتوزيعها: محطات توليد الطاقة (التقليدية والمتجددة) ، المحطات الفرعية (المنفعة والصناعية) ، نقاط التوصيل البيني الموزع.

• المجمعات التجارية الكبيرة: المباني الشاهقة ومراكز التسوق والحرم الجامعي-تتطلب معدات كهربائية قوية.

• بيئات قاسية: عمليات التعدين ، والمنصات الخارجية ، ومرافق إنتاج النفط والغاز التي تتطلب حماية قوية من العلبة المعدنية - تطبيق محدد يتطلب أعلى ميزات السلامة.

خامسا المعايير والشهادات: إطار الجودة

يلتزم تصميم وتصنيع مفاتيح مفاتيح المعادن بالمعايير الدولية والإقليمية الصارمة للمفاتيح الكهربائية ، وضمان الأداء والسلامة والتشغيل البيني. تشمل المعايير الرئيسية:

• International (IEC): IEC 62271 Series ( Switchgear عالية الجهد و ControlGear) ، وخاصة IEC 62271-200 (AC مفاتيح المفاتيح المغلقة والتحكم في الفولتية المصنفة فوق 1 كيلو فولت وما يصل إلى 52 كيلو فولت). IEC 61439 (مجموعات مفاتيح الجهد المنخفض وتجميعات ControlGear - ذات صلة باللوحة الكهربائية التحكم ).

• أمريكا الشمالية (ANSI/IEEE/UL):

• ANSI/IEEE C37.20.2 (معيار لمفتاح مفاتيح المقصورة المعدنية والمعادن ).

• IEEE C37.20.7 (دليل لاختبار مفاتيح الجهد المتوسطة المعدنية المغطاة بالمعادن لأخطاء التثبيت الداخلية-ضرورية للتحقق من ميزات السلامة ).

• UL 1558 (قياسي للمعادن المغطاة بالمعادن منخفضة الجهد القاطع مفتاح القاطع -لأقسام التحكم في LV).

• التحقق المستقل: يخضع الشركات المصنعة ذات السمعة الطيبة تصميمات نظام المفاتيح الخاصة بهم لاختبار نوع صارم من قبل مختبرات مستقلة للتحقق من صحة الامتثال لهذه المعايير ، وخاصة لتحمل الدائرة القصيرة ( جانب حماية الدائرة الرئيسية ) ، والأداء العازل ، ومقاومة القوس.

السادس. الاعتبارات الرئيسية قبل الشراء

يتطلب تحديد مفاتيح المفاتيح المعدنية المناسبة تقييمًا دقيقًا لتطبيقك المحدد :

1. المعلمات الكهربائية: تحديد جهد النظام ، وتصنيف التيار المستمر ، وتحمل الدائرة القصيرة التيار (KA IC) ، والتصنيفات المقاطعة المطلوبة لحماية الدائرة الفعالة.

2. المتطلبات المقاومة للقوس: هل مقاومة القوس (وإلى أي مستوى - IEEE Class 1 أو 2 ، IEC IAC AFLR) مخصص للتطبيق؟ هذا يؤثر بشكل كبير على ميزات التصميم والتكلفة وميزات السلامة الكامنة.

3. بيئة التطبيق: التثبيت الداخلي أو الخارجي؟ يؤثر نطاق درجة الحرارة المحيطة ، ومستويات الرطوبة ، ووجود الغبار ، والأجواء المسببة للتآكل ، والمتطلبات الزلزالية ، والارتفاع على مواصفات العلبة المعدنية والمعدات الكهربائية الداخلية.

4. المساحة الفيزيائية والتخطيط: أبعاد تشكيلة المفاتيح ، وتصفيات مطلوبة للتشغيل والصيانة ، وطرق إدخال الكابلات (أعلى/أسفل/الخلفية).

5. تكامل الحماية والتحكم: حدد أجهزة الحماية المطلوبة وحماية الترحيل (بروتوكولات الكهروميكانيكية ، المستندة إلى المعالجات الدقيقة) ، و SCADA/الاتصالات (IEC 61850 ، Modbus) ، احتياجات القياس ، ومستويات الأتمتة داخل اللوحة الكهربائية التحكم.

6. التوسع المستقبلي: النظر في نمو الحمل المحتمل وسهولة إضافة خلايا الكسارة المستقبلية إلى التشكيلة - وهو عامل رئيسي في نظام مفاتيح مفاتيح مرن.

7. اختيار الشركة المصنعة: تحديد أولويات الشركات المصنعة مع عرض مفاتيح قوي بما في ذلك:

• خبرة في تصميم وتصنيع مفاتيح المعادن .

• مراقبة الجودة الصارمة ومرافق الاختبار الداخلية.

• الشهادات ذات الصلة (ISO 9001 ، ISO 14001 ، إلخ).

• التوثيق الشامل والدعم الفني.

• توفر قطع الغيار وشبكة الخدمة لهذه المعدات الكهربائية الحرجة.

السابع. الخلاصة: أساس توزيع الطاقة الآمن

يبقى مفاتيح المفاتيح المعدنية المعيارية المعيار الذهبي لتوزيع الطاقة المتوسطة الجهد حيث تكون السلامة والموثوقية والكفاءة التشغيلية غير قابلة للتفاوض. يوفر تقسيمها المهندس بدقة داخل حاوية معدنية قوية ، إلى جانب الفوائد العملية لتصميم قاطع الدائرة الرسم وأجهزة الحماية المتكاملة ، مستوى من الأمان وقابلية الخدمة التي لا مثيل لها بواسطة تكوينات أخرى.

من خلال الالتزام بالمعايير الدولية الصارمة وتقديم حماية قوية ضد المخاطر الكهربائية ، يشكل المفاتيح المغطاة بالمعادن العمود الفقري الحرج لأنظمة إمدادات الطاقة في التطبيقات الصناعية الحيوية والبنية التحتية في جميع أنحاء العالم. مع نمو متطلبات الطاقة والتقدم في الرقمنة ، تستمر تكنولوجيا المعادن المغطاة بالمعادن في التطور ، ودمج المراقبة والتحكم الذكي لتلبية احتياجات شبكات المفاتيح الكهربائية الحديثة والمرنة.
