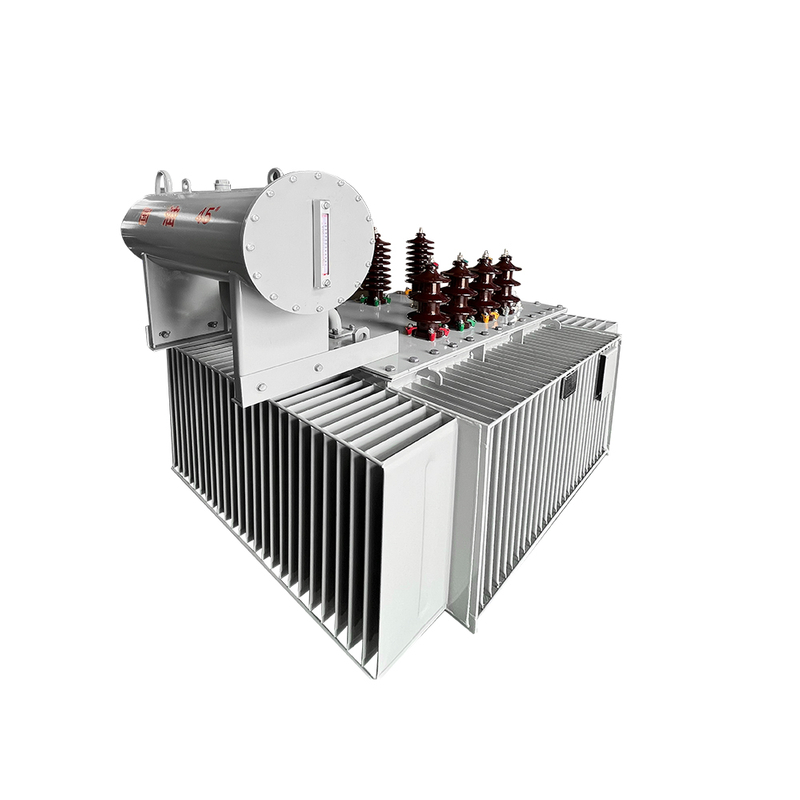

محول مغمور بالزيت موفر للطاقة ذو جهد متوسط للطاقة

المحولات المغمورة بالزيت من سلسلة S11 عبارة عن محول طاقة عالي الكفاءة وموفر للطاقة مصمم خصيصًا لتلبية متطلبات تطبيقات الجهد المتوسط. تتميز بهيكل مغلق بالكامل، فهي تستخدم بشكل أساسي في أنظمة نقل وتوزيع الطاقة 10 كيلو فولت، 50 هرتز، مما يضمن أداء موثوقًا به في بيئات متنوعة. يستخدم المحول تقنيات متقدمة ومواد متميزة في بنائه، مما يؤدي إلى الحد الأدنى من فقدان الطاقة، وانخفاض مستويات الضوضاء، وكفاءة استثنائية. لا تعمل هذه الميزات على تحسين الأداء التشغيلي فحسب، بل تقلل أيضًا من متطلبات الصيانة بشكل كبير، مما يؤدي إلى انخفاض تكاليف التشغيل. علاوة على ذلك، يساعد التصميم الصديق للبيئة على تقليل التلوث، مما يجعل محولات سلسلة S11 خيارًا مستدامًا لحلول الطاقة الحديثة.

الكمية:
الفولطية:	6 كيلو فولت 12 كيلو فولت 24 كيلو فولت 35 كيلو فولت
تصنيف مكثف:	100 كيلو فولت أمبير 2500 كيلو فولت أمبير 3000 كيلو فولت أمبير
توافر الحالة:





رسالتك سلة الاستفسارات

نموذج:
S11-م
المنتج العلامة التجارية:
Giantele
الفولطية:
6/0.4 كيلو فولت-20/0.4 كيلو فولت
موك:
1 قطعة
تصنيف القدرة:
30 كيلو فولت أمبير - 1600 كيلو فولت أمبير
مرحلة:
ثلاثة

ملخص

المحولات المغمورة بالزيت من سلسلة S11 عبارة عن محول طاقة عالي الكفاءة وموفر للطاقة مصمم بهيكل مغلق بالكامل، يستخدم بشكل أساسي في أنظمة نقل وتوزيع الطاقة 10 كيلو فولت و50 هرتز. إنه قابل للتطبيق على نطاق واسع لإمدادات الطاقة والإضاءة في المناطق السكنية، الشوارع التجارية، المؤسسات الصناعية والتعدينية، وكذلك المناطق الريفية. يستخدم هذا المحول تقنيات ومواد متقدمة في تصميمه وتصنيعه لتحقيق أهداف انخفاض الفقد، وانخفاض الضوضاء، والكفاءة العالية، مع تقليل متطلبات الصيانة والتلوث البيئي أيضًا.

الظروف البيئية

الحد الأقصى لدرجة الحرارة المحيطة: +40 درجة مئوية
الحد الأدنى لدرجة الحرارة المحيطة: -25 درجة مئوية
الارتفاع: <1000 م
الحد الأقصى لمتوسط الرطوبة النسبية الشهرية: 90% (20 درجة مئوية)
موقع التثبيت: يتم تركيبه في مكان خالٍ من الحريق، وخطر الانفجار، والتلوث الخطير، والتآكل الكيميائي والعنف الاهتزاز، داخلي أو خارجي.

ميزات المنتج

تقليل الخسائر: من خلال استخدام صفائح فولاذ السيليكون الممتازة والبنية الأساسية المُحسّنة، تعمل سلسلة S11 على تقليل خسائر عدم التحميل والتحميل بشكل كبير، مما يتجلى في توفير كبير في الطاقة.
تقليل الضوضاء: من خلال الهيكل الأساسي المبتكر وترتيب الملفات، إلى جانب تقنية تقليل الضوضاء المتقدمة، يتم تخفيف الضوضاء التشغيلية بشكل كبير، مما يضمن بيئة أكثر هدوءًا للمستخدمين.
تصميم مختوم بالكامل: إن تصميم خزان الزيت المموج المغلق بالكامل للمحول يعزله عن الهواء الخارجي، ويمنع تلوث الزيت ودخول الرطوبة، وبالتالي تحسين قوة العزل وإطالة عمره.
تعزيز الكفاءة: إن اعتماد مواد عالية الأداء وتصميم ذو تفكير تقدمي لا يؤدي إلى تقليل الخسائر فحسب، بل يعزز أيضًا التشغيل الفعال، مما يؤدي إلى انخفاض استهلاك الطاقة وتكلفة التشغيل.
مقاومة قوية لدائرة القصر: يعمل تكوين اللف المصمم خصيصًا على تعزيز مرونة المحول ضد دوائر القصر، مما يحافظ على استقرار شبكة الطاقة وسلامة النظام الكهربائي.
سهولة الصيانة: يقلل البناء المغلق بالكامل من الحاجة إلى الصيانة الدورية، بينما يسمح التصميم المدروس بإجراء عمليات فحص وصيانة مباشرة، وتبسيط الصيانة الروتينية واستكشاف الأخطاء وإصلاحها.

البيانات الفنية

رقم الموديل	القدرة المقدرة	الانضمام إلى تسمية المجموعة	مجموعة الجهد> (كيلو فولت)			فقدان عدم التحميل	فقدان التحميل	عدم التحميل الحالي	مقاومة ماس كهربائى	الأبعاد (مم)			الوزن (كجم)		كَيّل
	كيلو فولت أمبير	ين0 أو داين11	التوتر العالي	نطاق التنصت	الضغط المنخفض	W	W	%	%	L	W	H	زيت	وزن	مم
S11-M-30	30		6 6.3 10 10.5 11	±5% أو ±2×2.5%	0.4	100	600	2.3	4.0	740	665	875	74	283	400*500
S11-M-50	50					130	870	2.0	4.0	770	675	965	88	362	400*500
S11-M-63	63					150	1040	1.9	4.0	820	700	1020	112	442	450*500
S11-M-80	80					180	1250	1.9	4.0	835	705	1040	117	481	450*500
S11-M-100	100					200	1500	1.8	4.0	850	715	1055	122	520	450*500
S11-M-125	125					240	1800	1.7	4.0	1180	740	1115	154	667	500*500
S11-M-160	160					280	2200	1.6	4.0	1225	775	1175	176	788	500*500
S11-M-200	200					340	2600	1.5	4.0	1245	790	1195	193	898	500*500
S11-M-250	250					400	3050	1.4	4.0	1340	880	1230	209	1027	550*500
S11-M-315	315					480	3650	1.4	4.0	1425	935	1260	234	1177	550*500
S11-M-400	400					570	4300	1.3	4.0	1470	955	1330	265	1399	550*600
S11-M-500	500					680	5100	1.2	4.0	1490	960	1405	283	1576	550*600
S11-M-630	630					810	6200	1.1	4.5	1585	1030	1370	317	1771	660*660
S11-M-800	800					980	7500	1.0	4.5	1675	1090	1480	366	2128	660*820
S11-M-1000	1000					1150	10300	1.0	4.5	1775	1175	1530	402	2379	660*820
S11-M-1250	1250					1360	12800	0.9	4.5	1965	1155	1700	542	3023	820*820
S11-M-1600	1600					1460	14500	0.8	4.5	2055	1210	1800	616	3591	820*820

رقم الموديل	القدرة المقدرة	الانضمام إلى تسمية المجموعة	مجموعة الجهد (كيلو فولت)			فقدان عدم التحميل	فقدان التحميل	عدم التحميل الحالي	رقصة ماس كهربائى	رقم الموديل	القدرة المقدرة	الانضمام إلى تسمية المجموعة	مجموعة الجهد (كيلو فولت)			فقدان عدم التحميل	فقدان التحميل	عدم التحميل الحالي	رقصة ماس كهربائى
	كيلو فولت أمبير	داين11	التوتر العالي	نطاق التنصت	الضغط المنخفض	W	W	%	%		كيلو فولت أمبير	داين11	التوتر العالي	نطاق التنصت	الضغط المنخفض	W	W	%	%
S11-M-30	30		20	±5% أو ±2×2.5%	0.4	90	660	2.1	5.5	S11-M-315	315		20	±5% أو ±2×2.5%	0.4	480	4010	1.1	5.5
S11-M-50	50					130	960	2.0	5.5	S11-M-400	400					570	4730	1.0	5.5
S11-M-63	63					150	1145	1.9	5.5	S11-M-500	500					680	5660	1.0	5.5
S11-M-80	80					180	1370	1.8	5.5	S11-M-630	630					810	6820	0.9	6.0
S11-M-100	100					200	1650	1.6	5.5	S11-M-800	800					980	8250	0.8	6.0
S11-M-125	125					240	1980	1.5	5.5	S11-M-1000	1000					1150	11330	0.7	6.0
S11-M-160	160					290	2420	1.4	5.5	S11-M-1250	1250					1350	13200	0.7	6.0
S11-M-200	200					330	2860	1.3	5.5	S11-M-1600	1600					1630	15950	0.6	6.0
S11-M-250	250					400	3350	1.5	5.5

ملاحظة: يمكن أن يكون محول 20KV وفقًا لمتطلبات العملاء، ويمكن أن ينتج عن اختبار الجهد العالي اتصال جهد مزدوج، ويمكن أن يكون طرف إدخال المحول بسهولة يتم تحويله وفقًا لاختلاف الجهدين للفتحة الصافية 2OKV و1OKV باستخدام مفتاح النقل.
