لوحة APFC: القضاء على عقوبات عامل الطاقة وقدرة نظام إلغاء القفل

1. لماذا نحتاج إلى لوحة APFC؟

تواجه المنشآت التي تعاني من عوامل الطاقة المنخفضة عواقب وخيمة ومكلفة: رسوم المنفعة العقابية ، التآكل المتسارع على المفاتيح الكهربائية ، الطاقة الضائعة ، وقدرة النظام المقيدة. هذا عدم الكفاءة يستنزف الربحية ويخاطر موثوقية المعدات. الحل المهندس المدمج في مفاتيح المفاتيح أو لوحة المفاتيح منخفضة الجهد هو لوحة APFC (لوحة تصحيح عامل الطاقة التلقائية).

لوحة APFC هي لوحة كهربائية مصممة خصيصًا مصممة لتعويض الطاقة التفاعلي الآلي . وظيفتها الأساسية هي المراقبة المستمرة والتصحيح ، والحفاظ على عامل الطاقة الأمثل (> 0.95) من خلال التبديل الذكي لبنوك المكثف . تستهدف تقنية هذه تصحيح عامل الطاقة التلقائية مباشرة الأعباء المالية والتشغيلية الناجمة عن الأحمال الاستقرائية.

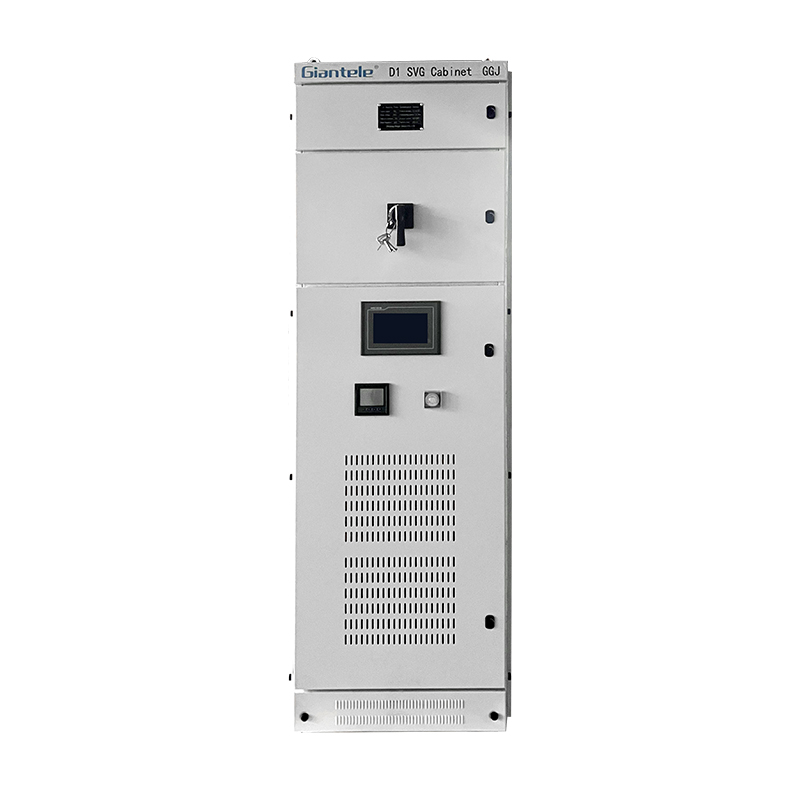

لوحة APFC

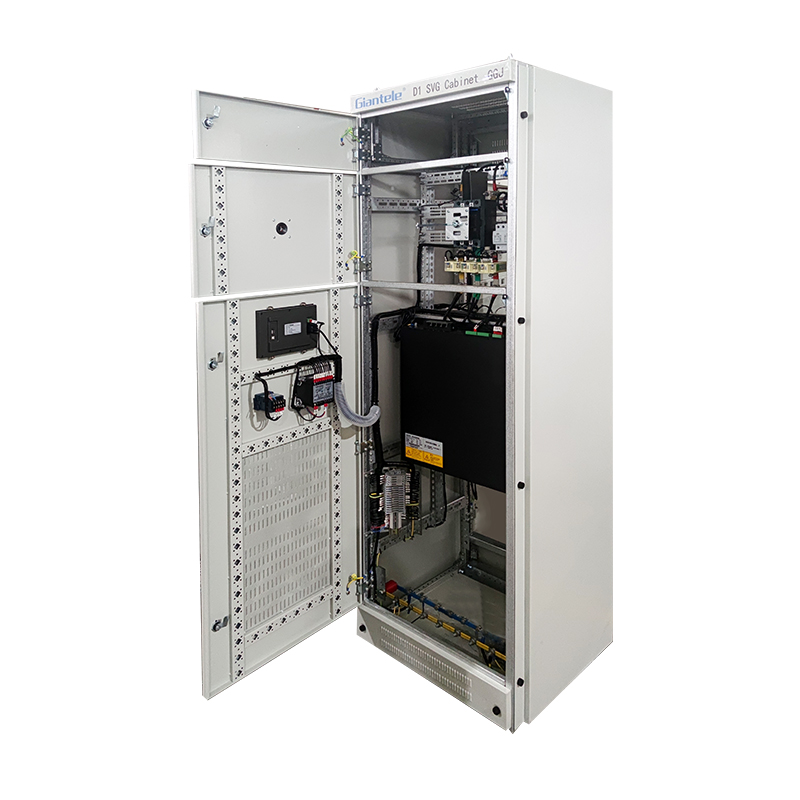

لوحة APFC

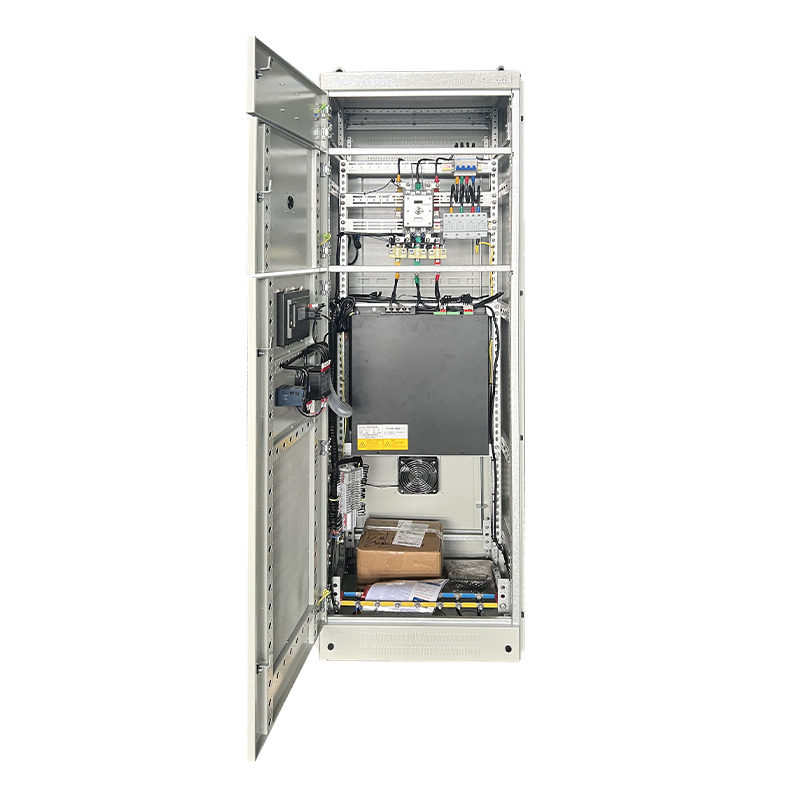

لوحة APFC

الثاني. تفريغ عواقب عامل الطاقة المنخفضة

يضمن تجاهل عامل الطاقة المنخفضة التأثيرات السلبية على مفاتيح المفاتيح الكهربائية وخلاصة القول:

1. عقوبات عامل القوة المكلفة: تفرض المرافق رسومًا كبيرة عندما ينخفض ​​عامل الطاقة إلى ما دون عتبات العقد (عادة 0.90-0.95). هذا هو نفقات نقية يمكن تجنبها.

2. قدرة البنية التحتية الكهربائية الضائعة: محولات قوات PF المنخفضة ، الكابلات ، قواطع الدوائر ، والمفاتيح داخل اللوحة الكهربائية الخاصة بك لنقل التيار المفرط لنفس العمل الحقيقي. هذا يؤدي إلى:

• 'Full ' الأنظمة غير قادرة على إضافة الحمل: يتم استهلاك سعة مفاتيح مفاتيح الجهد المنخفضة الحالية بشكل غير فعال ، مما يمنع التوسع دون ترقيات مكلفة.

• زيادة خسائر الطاقة I²R: يتسبب ارتفاع التدفق الحالي في توليد حرارة كبير (خسائر مقاومة) في الموصلات ومكونات المفاتيح - تضيع كيلوواط ساعة تدفع مقابلها.

3. تدهور المعدات المتسارع: يسبب التيار المفرط من خلال المفاتيح الكهربائية والمحولات والكابلات في ارتفاع درجة الحرارة ، وزيادة الإجهاد الحراري وعمر تقصير مكون (العزل ، الاتصالات ، الأشرطة). الخاصة بك لوحة التبديل أعمار قبل الأوان.

4. قطرات الجهد المحتملة: يمكن أن يؤثر عدم استقرار الجهد المتفاقم عند نهايات التوزيع على المعدات الحساسة.

إن تطبيق لوحة APFC لتصحيح عامل الطاقة التلقائي هو المسار المباشر للتخفيف من هذه المشكلات باهظة الثمن.

ثالثا. حل لوحة APFC: كيف يعمل تصحيح عامل الطاقة التلقائي

تقوم لوحة APFC بتعويض الطاقة التفاعلية عن طريق استخدام بنوك المكثفات لتزويد الطاقة التفاعلية الرائدة (KVAR) ، مما يعادل الطاقة التفاعلية المتأخرة التي ترسمها الأحمال الاستقرائية (المحركات ، المحولات). يحقق هذا الإجراء تحسين عامل القوة الحيوية.

مدمجة داخل مفاتيح المفاتيح الجهد المنخفض أو كمكون لوحة مفاتيح مستقل ، تضم لوحة APFC عناصر المفاتيح:

1. وحدة التحكم الذكية: عامل القدرة في مراقبة الدماغ في الوقت الفعلي والجهد والتيار ؛ حساب المطلوب تعويض الطاقة التفاعلي (KVAR).

2. بنوك المكثفات: مجموعات من المكثفات (تصنيف KVAR) ، مصدر تصحيح عامل تمكين الطاقة التصحيحية.

3. أجهزة تبديل الدقة (الموصلات/الثايرستور): تنفيذ أوامر وحدة التحكم لتبديل خطوات بنك المكثف إلى/الخروج من الدائرة داخل اللوحة الكهربائية.

4. مفاعلات تفكيك (ضرورية للتخفيف التوافقي): حماية بنوك المكثفات من الحمل الزائد ومنع الرنين في البيئات التوافقية الملوثة ، وضمان تعويضات تفاعلية موثوقة داخل المفتاح.

5. حماية شاملة: الصمامات ، فوق/تحت مرحلات الجهد ، أجهزة الاستشعار الحرارية تحمي الاستثمار داخل المفاتيح الكهربائية.

6. واجهة المراقبة: توفر الرؤية في PF ، الجهد ، التيار ، وما إلى ذلك ، في اللوحة الكهربائية.

العملية الآلية غير الملحومة:

1. اكتشاف: يحدد وحدة التحكم عامل الطاقة دون المستوى الأمثل.

2. حساب: يحدد عجز KVAR الدقيق الذي يتطلب تعويض الطاقة التفاعلي.

3. الأمر: إشارات محددة خطوة (خطوات) بنك مكثف .

4. تنشيط: تبديل الأجهزة تنشط المكثفات المطلوبة.

5. صحيح: قيادة التيار تحييد التيار المتأخر ، مما يوفر تحسين عامل القدرة.

6. الاستدامة: يضمن التعديل المستمر في الوقت الفعلي عبر تصحيح عامل الطاقة التلقائي أداء النظام الأمثل دون إدخال يدوي داخل لوحة المفاتيح والمفاتيح الكهربائية.

رابعا. فوائد مثبتة لتكامل لوحة APFC

يوفر تثبيت لوحة APFC عائدًا سريعًا على الاستثمار والمكاسب التشغيلية:

• التخلص من عقوبات عامل الطاقة وتقليل رسوم الطلب: خفض تكاليف المنفعة الفورية غير الضرورية. يستهدف تصحيح عامل الطاقة التلقائي استنزاف الجذر المالي.

• تقليل استهلاك الطاقة: انخفاض تيار التشغيل يخفض بشكل كبير خسائر I²R في الكابلات والمفاتيح ، مما يولد وفورات KWH مباشرة. تحسين عامل الطاقة يعني قوة أقل إهدارا.

• تعظيم قدرة البنية التحتية الحالية: تقليل الطاقة الظاهرة (KVA). فتح السعة الكامنة في المحولات والكابلات ومفاتيح مفاتيح الجهد المنخفض ولوحة التبديل ، وتأخير ترقيات مكلفة.

• تمديد عمر المعدات: انخفاض التيارات ودرجات الحرارة يقلل من الإجهاد الحراري على المفاتيح والمحولات والكابلات. تعزيز الموثوقية يقلل من تكاليف الصيانة.

• تحسين ملف تعريف الجهد: قلل من انخفاض الجهد الناتج عن التيارات التفاعلية ، وتحسين جودة الطاقة للأحمال الحساسة في اتجاه مجرى النهر.

• الامتثال المضمون: ضمان الالتزام المتسق بعوامل قوة المنفعة بتعويضات طاقة تفاعلية موثوقة.

• تعزيز الاستدامة: تساهم انخفاض خسائر النظام في انخفاض بصمة الكربون.

V. مجالات التطبيق الحرجة التي تتطلب لوحات APFC

لوحة APFC ضرورية حيثما تسبب الأحمال الاستقرائية عامل الطاقة المنخفضة المستدامة (<0.90):

• التصنيع الصناعي: المرافق مع المحركات (المضخات ، المشجعين ، الضواغط ، CNC) ، اللحام ، التدفئة الاستقرائية الكبيرة ، مكابس الختم.

• المباني التجارية: مجمعات كبيرة مع HVAC المركزية ، الإضاءة الفلورية/LED واسعة النطاق (الصابورات) ، المضخات ، المصاعد ، المطابخ التجارية.

• البنية التحتية: محطات ضخ المياه/مياه الصرف الصحي ، أنظمة تهوية كبيرة.

• البيئات الحرجة: مراكز البيانات (أنظمة UPS ، التبريد) ، المستشفيات التي تتطلب مفاتيح مفاتيح موثوقة وطاقة لوحة التبديل .

• الصناعة الثقيلة: النفط والغاز ، التعدين ، مرافق الآلات الثقيلة.

• أي موقع يعاني من: عقوبات PF على الفواتير ، أو فقدان الطاقة المرتفعة غير المبررة ، أو المحولات/الكابلات الساخنة ، أو السعة المقيدة في البنية التحتية للوحة الكهربائية .

السادس. الخلاصة: الاستثمار الأساسي في الكفاءة الكهربائية

لوحة APFC ليست رفاهية. إنها تقنية تصحيح عامل الطاقة الأساسية مهمة للكفاءة الكهربائية الحديثة وإدارة التكاليف. إنه يزيل بشكل منهجي من الإجهاد المالي للنفايات والمعدات التي يفرضها عامل الطاقة المنخفض من خلال تعويض الطاقة التفاعلي الدقيق والآلي باستخدام بنوك المكثفات الخاضعة للرقابة.

يتطلب تحقيق النتائج المثلى الخبرة: تحليل عامل الطاقة الدقيق ، وتحجيم بنك المكثف الدقيق وتكوين الخطوة ، والتقييم التوافقي لاختيار المفاعل ، وجودة المكون القوية ، والتكامل السلس في بيئات مفاتيح المفاتيح / لوحة المفاتيح المنخفضة الجهد .
