كيفية حساب بنك المكثف المطلوب؟

1. التعريف: حل الطاقة التفاعلية

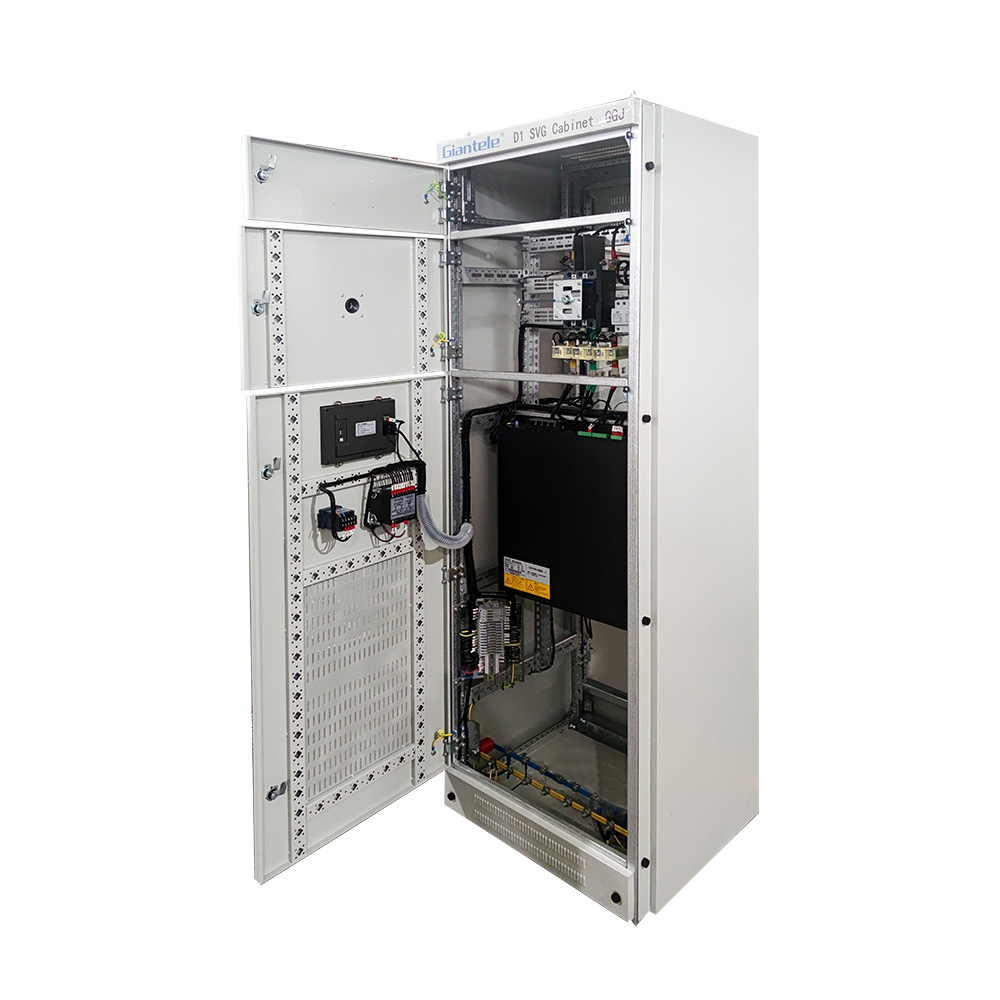

يعد بنك المكثف (الذي يطلق عليه غالبًا ما يطلق عليه SVG Active Static Var Generator ) جهازًا مهمًا لتحسين إمدادات الطاقة وكفاءة النظام الكهربائي الكلي. تم تصنيعه إلى المعيار الصادر عن المفوضية الكهربية الدولية IEC 62271 ، ويتألف من مفاعلات , وحدات مكثف متعددة وأجهزة التحكم والأجهزة الواقية (الصمامات ، قواطع الدوائر).

وظيفتها الأساسية؟ تعويض الطاقة التفاعلية. تقوم بنوك المكثفات بتخزين الطاقة الكهربائية في حقل إلكتروستاتيكي وإطلاقها مرة أخرى في النظام الكهربائي حسب الحاجة. من خلال توصيل هذه الوحدات بالتوازي مع الإمداد الكهربائي ، يقوم البنك بحقن القوة التفاعلية (KVAR). هذا يتصدى مباشرة إلى القوة التفاعلية 'المتأخرة ' التي يتم رسمها بطبيعتها بواسطة الأحمال الاستقرائية (مثل المحركات والمحولات ) ، وبالتالي:

الثاني. تحجيم بنك المكثفات: طرق الحساب الأساسية

1. الطريقة 1: بناءً على عامل الطاقة الحالي والهدف (الأكثر موصى به)

إشعار: قيم عامل الطاقة المشتركة هي cosφ ₁، وتتطلب التحويل إلى tanφ₁

المعلمات المطلوبة:

1) P (الحد الأقصى للقوة النشطة الحمل):

• الطاقة النشطة في ناقل التعويض (KW).

• تم الحصول عليها عبر: قياسات في الموقع (محلل الطاقة) أو التقدير: عامل التحويل (KVA) × عامل التحميل (على سبيل المثال ، 1000KVA × 0.75 = 750KW)

2) cosφ ₁ (عامل الطاقة الحالي):

• عامل الطاقة المقاسة قبل التعويض.

3) C OSφ ₂ (عامل الطاقة المستهدف):

• عامل الطاقة المطلوب بعد التعويض.

4) الخامس (جهد النظام):

• الجهد من خط إلى خط عند نقطة التثبيت (على سبيل المثال ، 380 فولت ، 6 كيلو فولت ، 10 كيلو فولت).


5) K (عامل السلامة ، اختياري):

• موصى به من 1.1-1.3 لتغطية: (تحمل الحساب ، نمو الحمل في المستقبل ، تدهور السعة وما إلى ذلك)


• قد تتجاهل الحسابات الأولية ( ك = 1 ).

2. الطريقة 2: استخدام قراءات عداد الطاقة (متوسط ​​طويل الأجل)

إجراء:

1) سجل خلال الفترة ر (على سبيل المثال ، شهر واحد)

• الطاقة النشطة ث _{(كيلو واط} )

• الطاقة التفاعلية W _Q (Kvarh)

2) حساب متوسط ​​عامل الطاقة:

3) تعيين عامل الطاقة المستهدف (cosφ ₂).

4) حساب متوسط ​​الطاقة النشطة:

5) تطبيق الطريقة 1 صيغة مع p = pavg.

3. الطريقة 3: التقدير القائم على المحول (تجريبي وأقل دقة)

إشعار: قيم عامل القوة الشائعة هي cos φ₁ ، وتتطلب التحويل إلى sinφ₁

المعلمات المطلوبة:

1) S (تصنيف مصدر الطاقة):

• سعة المحول/المولد (KVA).




2) K _S (عامل التحميل):

• الأعلى. نسبة التحميل (طاقة التحميل الفعلية / s) ، عادة 0.6-0.9.

3) cosφ ₁ (عامل الطاقة الحالي):

• عامل الطاقة المقاسة قبل التعويض.

4) C OSφ ₂ (عامل الطاقة المستهدف):

• عامل الطاقة المطلوب بعد التعويض.

*قواعد مبسطة للإبهام (إذا كان k _s / cos φ ₁ / cosφ ₂ غير معروف): *

طلب	QC تقدير
الشبكة الصناعية	q c ≈s*0.3
مبنى تجاري	Q C ≈S*0.25
مولد الديزل	Q C ≤s*0.25

ثالثا. خاتمة

توفر الطريقة 1 أعلى دقة لتغيير حجم بنك المكثفات ويوصى بها بشدة حيثما كان ذلك ممكنًا. تقدم الطرق 2 و 3 بدائل لسيناريوهات محددة ولكنها تستلزم قدر أكبر من عدم اليقين.

للحصول على أي استفسارات بشأن حسابات تحجيم بنك المكثف ، يرجى الاتصال بفريقنا الهندسي . سيقدم خبرائنا حل التعويض الأمثل والأكثر احترافية لتصميم النظام الكهربائي الخاص بك.
