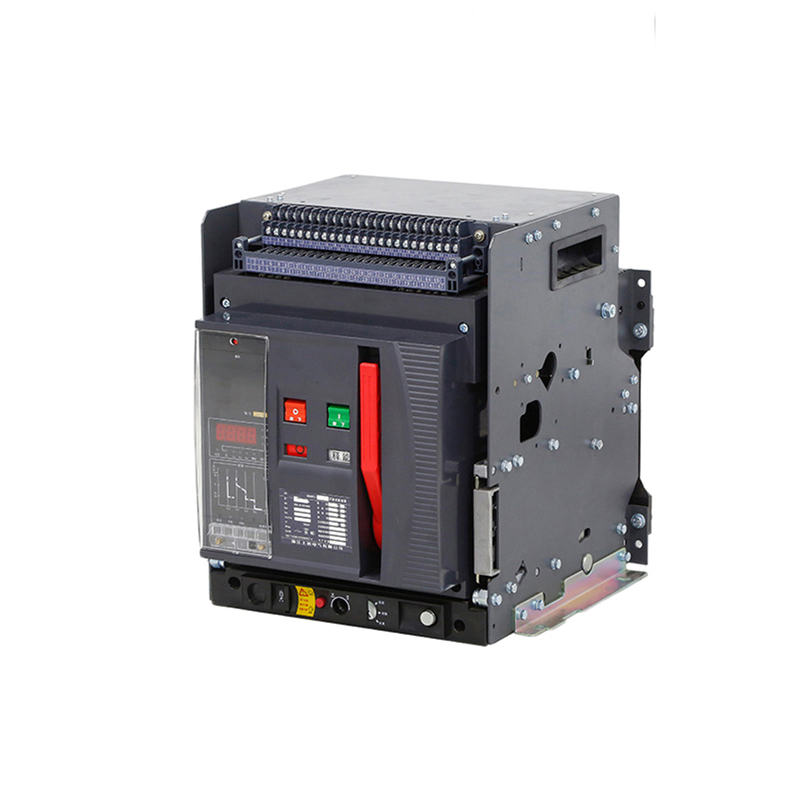

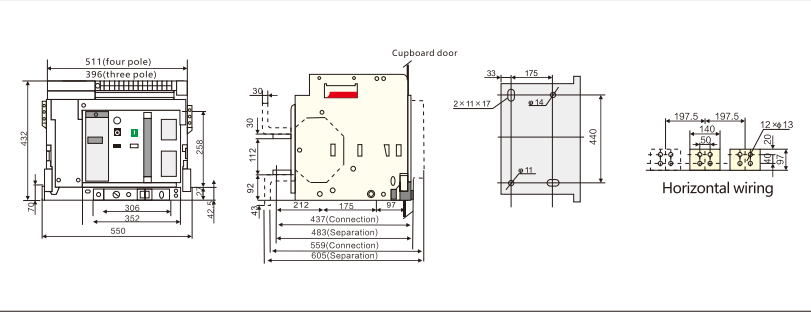

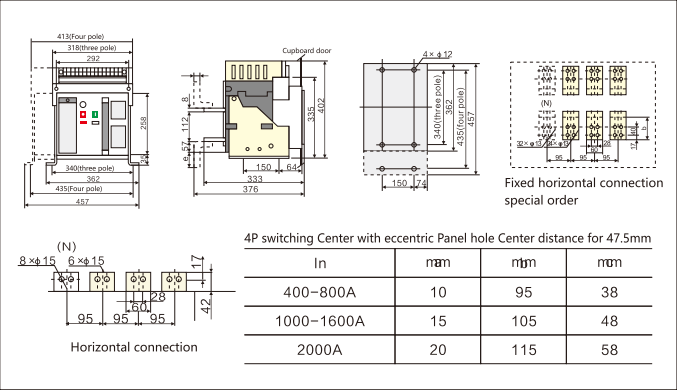

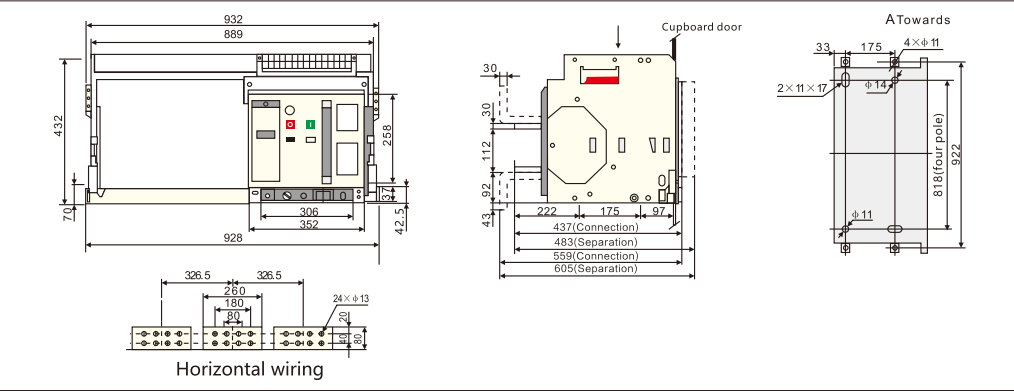

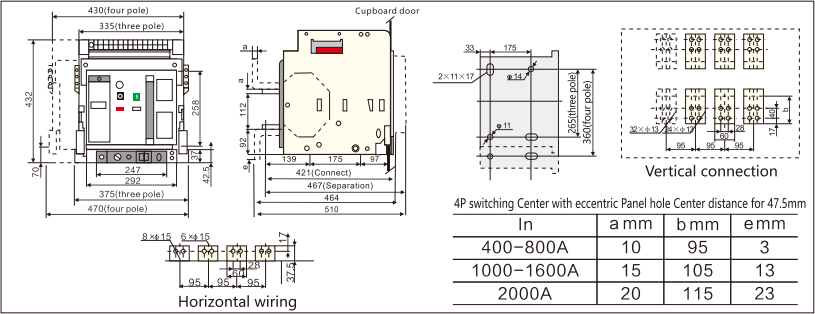

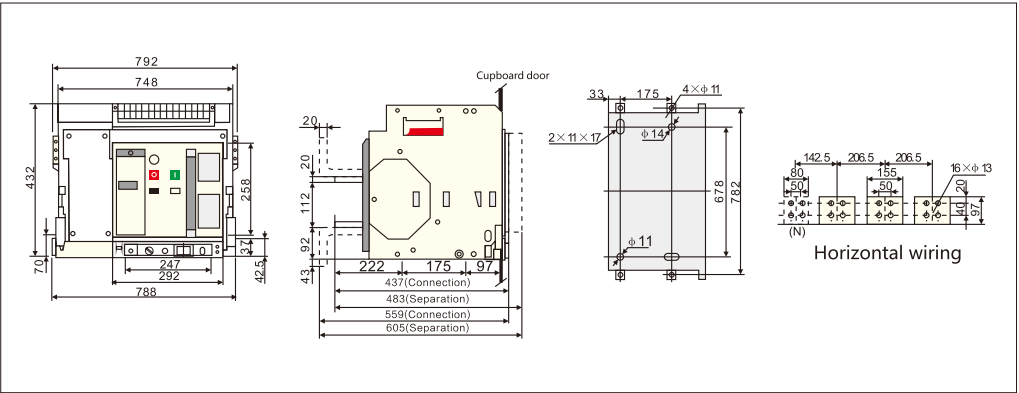

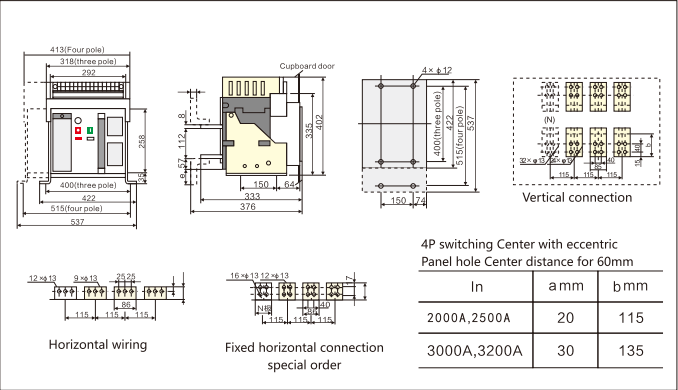

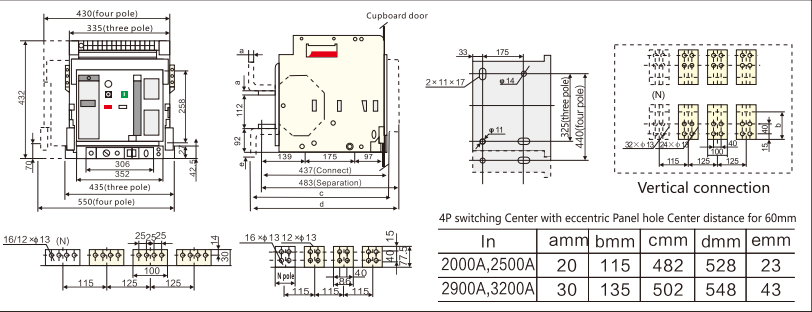

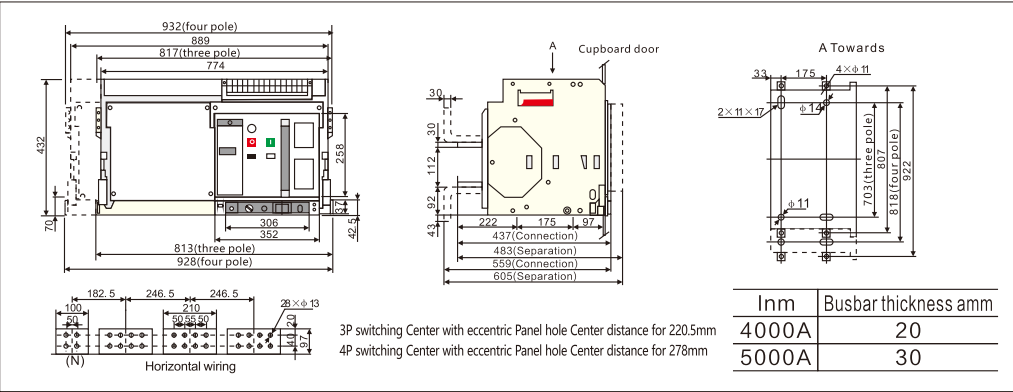

قاطع دائرة الهواء GTW1

تم تصميم قاطع الدائرة الهوائية GTW1 لتعزيز سلامة وموثوقية الأنظمة الكهربائية. يتم استخدامه بشكل شائع في إعدادات البنية التحتية الصناعية والتجارية والعامة، مما يخفف بشكل فعال من المخاطر المرتبطة بالأعطال الكهربائية. يتوافق تصميمه المدمج وقدراته القوية مع المعايير الدولية، مما يجعله مناسبًا لمجموعة متنوعة من البيئات الكهربائية الصعبة.

الكمية:
التصنيف الحالي:	630 أ 800 أ 1000 أ 1250 أ 1600 أ 2000 أ 2500 أ 2900 أ 3200 أ 3600 أ 4000 أ 5000 أ 6300 أ
توافر الحالة:





رسالتك سلة الاستفسارات

نموذج:
GTW1
المنتج العلامة التجارية:
Giantele
الفولطية:
400/690 فولت
التصنيف الحالي:
630/800/1000/1250/1600/2000/2500/2900/3200/3600/4000/5000/6300A
تردد مصنف:
50 هرتز/60 هرتز
مرحلة:
3/4

ملخص

ميزات المنتج

القدرة الحالية العالية

متوفر في العديد من الخيارات الحالية المقدرة، بسعة قصوى تصل إلى 6300 أمبير، ويستوعب متطلبات الحمل المتنوعة.

الحماية الشاملة

يوفر ميزات حماية متعددة، بما في ذلك الحماية من الحمل الزائد والدوائر القصيرة والتسرب، مما يضمن السلامة لكل من المعدات والأفراد.

نظام مراقبة ذكي

مجهزة بوحدات مراقبة متقدمة تتتبع المعلمات الكهربائية بشكل مستمر، وتتميز بإنذارات الأعطال وقدرات التحكم عن بعد لتحسين الإدارة.

تقنية التعثر السريع

يستخدم تقنيات الحماية الكهرومغناطيسية والحرارية الفعالة لفصل الدوائر بسرعة، مما يقلل من الأضرار الناجمة عن الأعطال الكهربائية.

تصميم وحدات

يدعم التكوينات المرنة بناءً على احتياجات المستخدم، مما يسهل التوسع والصيانة لمختلف التطبيقات.

المتانة والموثوقية

مصنوع من مواد عالية الجودة وعمليات تصنيع متقدمة، مما يوفر مقاومة ممتازة للضغوط البيئية.

خيارات التثبيت المرنة

يمكن تركيبها في إعدادات مختلفة، مثل خزانات التوزيع أو العبوات، والتكيف مع التخطيطات المكانية المختلفة وتبسيط الصيانة.

الامتثال الدولي

يلبي معايير دولية متعددة، مما يضمن جودة المنتج وسلامته، ويوفر للمستخدمين ضمانًا موثوقًا به.

تصميم موفر للطاقة

مصممة لتقليل استهلاك الطاقة، بما يتماشى مع الاتجاهات الحالية في الحفاظ على الطاقة واستدامتها.

المعلمات التقنية للمعدات الرئيسية

مقياس أمبير قاطع الدائرة المقدر، كما هو موضح في الجدول.

تصنيف شل الصف الحالي InmA	التصنيف الحالي InA
2000	630/800/1000/1250/1600/2000
3200	2000/2500/2900/3200
4000	3200/3600/4000
6300	4000/5000/6300

قواطع ذات قدرة كسر الدائرة القصيرة المقدرة وتحمل التيار القصير، وقوس قواطع الدائرة. المسافة كـ 'صفر' (أي خارج قاطع الدائرة لا يوجد طيران ولا قوس)، كما هو موضح في الجدول.

شل الصف تصنيفها الحالي Inm A		2000	3200	4000	6300
قدرة كسر الدائرة القصيرة المقدرة Icu O-CO (KA)	400 فولت	80	100	100	120
قدرة كسر الدائرة القصيرة المقدرة Icu O-CO (KA)	690 فولت	50	65	65	85
قدرة صنع الدائرة القصيرة المقدرة (KA) NX Icu/cosO	400 فولت	176/0.2	220/0.2	220/0.2	264/0.2
قدرة صنع الدائرة القصيرة المقدرة (KA) NX Icu/cosO	690 فولت	105/0.25	143/0.2	143/0.2	187/0.2
قدرة كسر الدائرة القصيرة المقدرة Ics O-CO-CO (KA)	400 فولت	50	65	65	100
قدرة كسر الدائرة القصيرة المقدرة Ics O-CO-CO (KA)	690 فولت	40	65	65	75
تصنيف قصير الوقت يتحمل التأخير الحالي 1S 0.4s، O-CO (KA)	400 فولت	50	65	65/80 (مكر)	85/100 (مكر)
تصنيف قصير الوقت يتحمل التأخير الحالي 1S 0.4s، O-CO (KA)	690 فولت	40	50	50/65 (مكر)	65/75 (مكر)
ملاحظة: قدرة كسر الخط في نفسه.

قاطع الدائرة الكهربائية الحد الأقصى لقوة التبديد هو 360 واط. قاطع الدائرة الكهربائية مُقدر بالتيار المستمر في درجات الحرارة المحيطة المختلفة، كما هو موضح في الجدول.

درجة الحرارة المحيطة GTW1	630 أ	800 أ	1000 أ	1250 أ	1600 أ	2000 أ
40	630 أ	800 أ	1000 أ	1250 أ	1600 أ	2000 أ
50	630 أ	800 أ	1000 أ	1250 أ	1550 أ	1900 أ
60	630 أ	800 أ	1000 أ	1250 أ	1550 أ	1800 أ
ملحوظة: 2500A وما فوق عامل تقليل السعة 0.9، 6300A 4000A لم يقع في ذلك.

يتمتع بوحدة تحكم تيار ذكية ووظيفة حماية لخصائص حماية التيار الزائد

إعداد Ir لوحدات التحكم (I/In) والخطأ كما هو موضح في الجدول.

تأخير وقت طويل	تأخير قصير		لحظية		خطأ ارضي
الأشعة تحت الحمراء1	إير2	أخطاء	إير3	أخطاء	إير4		أخطاء
(0.4-1) في	(0.4-15) بوصة	±10%	في-50KA (العدد = 2000 أمبير) في-75 كيلو (الكثافة السكانية = 3200-4000 أمبير) في-100KA (الكثافة السكانية = 6300A)	±150%	إن إم = 2000-4000A(0.2-0.8) بحد أقصى 1200 أمبير	إن إم = 6300 (0.2 ~ 1.0) بوصة	±10%
ملاحظة: عندما يكون كل من (المطلوب) ثلاثة حماية، لا يمكن تجاوز قيمة الإعداد.

خصائص حماية التيار الزائد للتأخير I2Ti = (1.5Iri 'U (1.05-0.2) Ir 1 الوقت موضح في الجدول، خطأ زمني قدره ± 15% ملاحظة: Tl-Long Time 1.5Irl الوقت كله، Tl تأخير طويل الوقت، كما هو مبين في الجدول.

1.05Irl	1.3Irl	وقت الإعداد 1.5Irl ثانية	15	30	60	120	240	480
> 2H لا يعمل	<1H لا يعمل	2.0الوقت المناسب	84	16.9	33.7	67.5	135	270

خصائص حماية التيار الزائد للتأخير القصير حماية التيار الزائد للتأخير القصير لتحديد حدود الوقت، إذا كان التوسع منخفضًا للوقت العكسي، خصائصه: I2Ts=(8Lr) 2Ts، Ts، مصمم لوقت التأخير العام عندما Vhf > 8Lrl، يتم التحويل تلقائيًا الخصائص الزمنية، الخصائص الزمنية كما هو موضح في الجدول.

خطأ الوقت هو ± 15%
