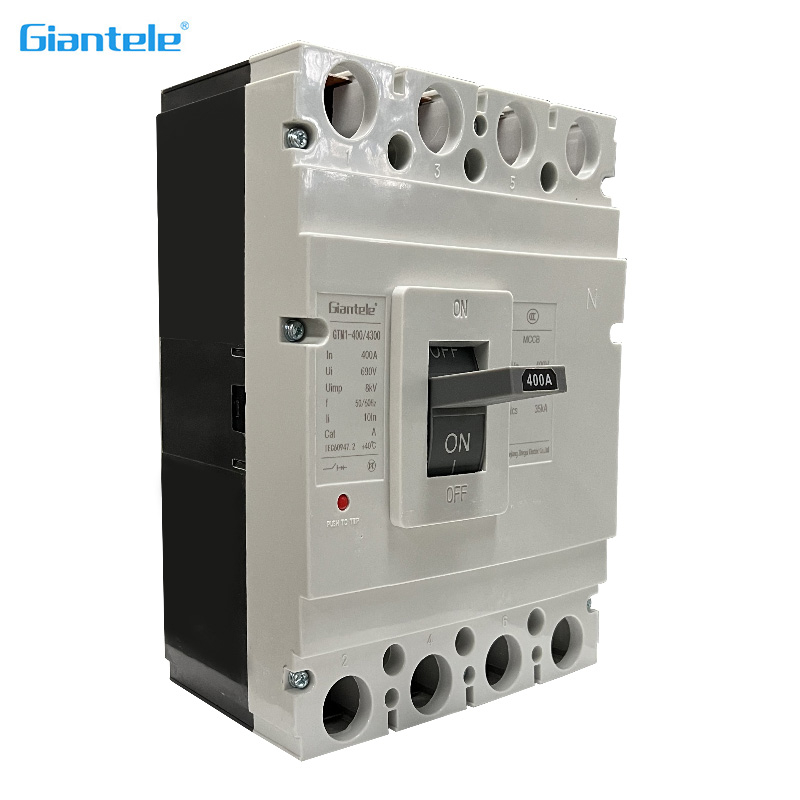

سلسلة M1 2P 3P 4P قواطع دوائر مقولبة

قاطع الدائرة المقولب من سلسلة M1 مناسب للتحويل العرضي وبدء تشغيل المحرك (lnms 630A trpe وأدناه) تحت دائرة التيار المتردد 50 هرتز/60 هرتز، جهد العزل المقدر 690 فولت (500 فولت لـ GMLM1-63)، الجهد التشغيلي المقدر 400 فولت وأدناه والتيار المقنن إلى 1250A.

التثبيت: عمودي/أفقي

يتوافق مع معايير IEC 60947-2 وGB14048.2
التصنيف الحالي:
مرحلة:
توافر الحالة:
الكمية:
