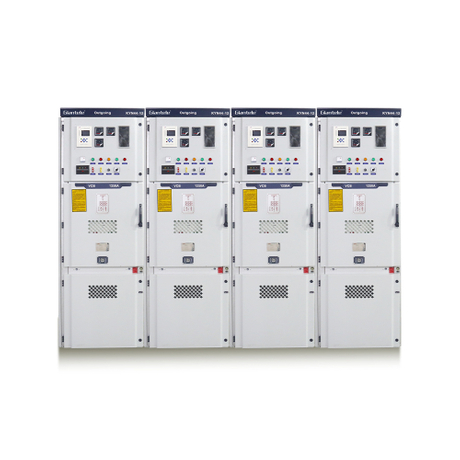

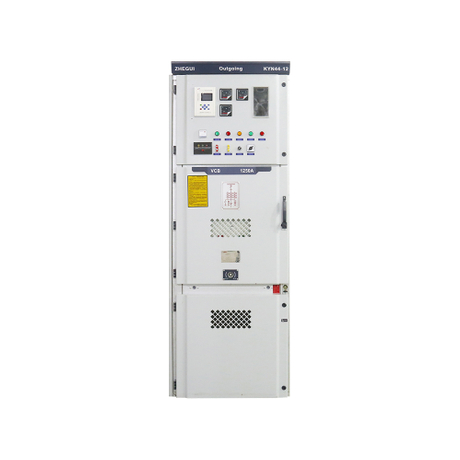

مجموعة المفاتيح الكهربائية المغلقة المعدنية المغلقة بجهد 12 كيلو فولت

ملخص

إن مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​KYN28 عبارة عن جهاز داخلي متطور قابل للسحب مغطى بالمعدن، مصمم بدقة لأنظمة التيار المتردد ثلاثية الطور 3.6 كيلو فولت إلى 12 كيلو فولت والتي تعمل عند 50/60 هرتز. تعد مجموعة المفاتيح الكهربائية هذه جزءًا لا يتجزأ من شبكات نقل وتوزيع الطاقة ويتم استخدامها على نطاق واسع في البنية التحتية الكهربائية للمؤسسات الصناعية والتعدينية، وكذلك في محطات الطاقة والمحطات الفرعية. لقد تم تصميمه لكل من التكوينات المقطعية للحافلة الفردية والحافلة الفردية، مما يوفر إمكانات تحكم وحماية ومراقبة لا مثيل لها لأنظمة الطاقة ذات الجهد المتوسط.

الظروف البيئية

• درجة حرارة الهواء المحيط: درجة الحرارة القصوى +40 درجة مئوية، درجة الحرارة الدنيا -15 درجة مئوية؛

• الرطوبة النسبية: متوسط ​​الرطوبة النسبية اليومية: ≥ 95%، متوسط ​​ضغط بخار الماء اليومي لا يتجاوز 2.2KPa؛ متوسط ​​الرطوبة النسبية الشهرية ≥ 90%؛ متوسط ​​ضغط البخار الشهري لا يتجاوز 1.8 كيلو باسكال؛

• الارتفاع: ≥ 1000 م؛

• شدة الزلزال: لا تزيد عن 8 درجات؛

• يجب أن يكون الهواء المحيط خاليًا من الغازات المسببة للتآكل أو القابلة للاشتعال وبخار الماء وغيرها من التلوث الواضح؛

• لا يوجد موقع اهتزاز شديد.

ميزات المنتج

• تدابير السلامة المحسنة: الامتثال للمعايير الدولية مثل  IEC60298، تشتمل مجموعة المفاتيح الكهربائية KYN28 على ميزات أمان متقدمة. يتضمن ذلك آليات لمنع العمليات العرضية مثل التشغيل الخاطئ لعربة قاطع الدائرة الكهربائية تحت الحمل، والإغلاق أو الفتح غير المقصود لقاطع الدائرة الكهربائية، وتعشيق قاطع الدائرة الكهربائية مع تنشيط مفتاح التأريض، والوصول غير المصرح به إلى الأجزاء النشطة، والتشغيل غير الصحيح لقاطع الدائرة الكهربائية مفتاح التأريض النشط.

• توافق واسع: تم تصميم مجموعة المفاتيح الكهربائية هذه لتكون متوافقة مع مجموعة واسعة من قواطع الدائرة الكهربائية، بدءًا من الموديلات المحلية مثل VCA وVS1 وحتى العلامات التجارية المعترف بها عالميًا مثل ABB's VD4-I2 وSchneider's EV 12S. ويضمن هذا التنوع قدرتها على تلبية الاحتياجات المتنوعة للعملاء في مختلف القطاعات.

• التحكم الذكي: مجهز لاستضافة العديد من أجهزة حماية التتابع المعتمدة على المعالجات الدقيقة، يتيح KYN28 التكامل السلس مع شبكات التحكم في ناقل المجال من خلال واجهة اتصال CAN. وهذا يسهل وظائف التحكم المتطورة، بما في ذلك التحكم عن بعد، والقياس عن بعد، والإشارات عن بعد، والتعديلات عن بعد، وتبسيط إدارة النظام وتعزيز الكفاءة التشغيلية.

• تصميم مدمج وسهولة الصيانة: مصنوعة من مواد متميزة وتستخدم أحدث الآلات CNC، وتتميز مجموعة المفاتيح الكهربائية بتصميم مدمج وقوي يعمل على تبسيط عملية التركيب والصيانة. مكونات عربة اليد الخاصة بها عبارة عن وحدات معيارية، مما يسمح بسهولة الاستبدال والترقيات مما يساهم في تقليل تكاليف الصيانة.

• عزل وتبريد فائقين: تتميز مجموعة المفاتيح الكهربائية بتصميم يعزل الأجزاء الوظيفية المختلفة، مما يضمن تعزيز السلامة والموثوقية. كما أنها مجهزة بقنوات مخصصة لتخفيف الضغط ونظام تبريد فعال، مما يضمن أداءً ثابتًا حتى في ظل فترات التشغيل الطويلة.




البيانات الفنية

ملحوظة: منتجات قابلة للتخصيص (الجهد المقنن: 24 كيلو فولت)، يرجى استشارة شركتنا للحصول على بيانات مفصلة

رسم تخطيطي للهيكل

.

حجم التركيب (مم)

مخطط مخطط الدائرة الرئيسية
