ملخص

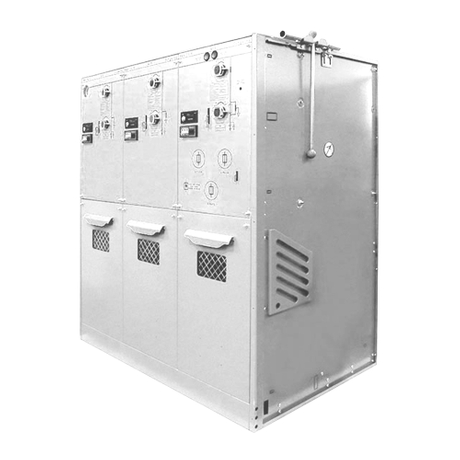

الوحدة الرئيسية الحلقية GRM6-24kV (RMU) عبارة عن مجموعة مفاتيح كهربائية متوسطة الجهد معزولة بالغاز تستخدم على نطاق واسع في شبكات توزيع الطاقة. يدمج هذا المنتج جميع الوحدات الوظيفية ذات الجهد المتوسط، مما يتيح الاتصال وإمدادات الطاقة وحماية محولات الشبكة الحلقية أو الشعاعية. تتميز سلسلة GRM6 بتصميم مدمج، مما يجعلها مناسبة لمختلف تكوينات الشبكات المعقدة، خاصة في التطبيقات التي تتضمن الطاقة المتجددة.
ظروف التشغيل
الارتفاع: ≥4000 متر (عندما تعمل المعدات على ارتفاع 1000 متر أو أكثر، يرجى الإشارة إليه بشكل خاص لضبط ضغط الشحن عند التصنيع).
درجة الحرارة المحيطة: ماكس. درجة الحرارة: +40 درجة مئوية؛ دقيقة. درجة الحرارة: -25 درجة مئوية؛ متوسط درجة الحرارة خلال 24 ساعة لا يتجاوز 35 درجة مئوية.
الرطوبة المحيطة: متوسط الرطوبة النسبية خلال 24 ساعة لا يتجاوز 95%؛ وأن لا يتجاوز متوسط الرطوبة النسبية الشهرية 90%.
بيئة التثبيت: لا يوجد غاز متفجر أو مسبب للتآكل في الهواء المحيط، ولا يوجد اهتزاز أو صدمة شديدة في موقع التثبيت.
القدرة الزلزالية: 8 مقاييس حجم.
الشروط الخاصة: يجب أن تتم الموافقة على شروط التشغيل الخاصة المختلفة عن ظروف التشغيل العادية من قبل الشركة المصنعة والمستخدم النهائي. بالنسبة لبيئات التشغيل القاسية بشكل خاص، يرجى الاتصال بالشركة المصنعة والموردة.
ميزات المنتج
تصميم مدمج
تصميم معياري بهيكل مدمج، يشغل مساحة صغيرة، ومناسب للمنشآت ذات المساحة المحدودة.
مزيج مرن من الوحدات الوظيفية لتلبية الاحتياجات المتنوعة للمستخدمين.
موثوقية عالية
يستخدم تقنية عزل الغاز SF6، مما يوفر عزلًا كهربائيًا ممتازًا وقدرات إطفاء القوس، مما يضمن التشغيل المستقر على المدى الطويل.
يتم الحصول على المكونات الرئيسية من علامات تجارية مشهورة عالميًا، مما يضمن الجودة ومعدلات فشل منخفضة.
السلامة التشغيلية
مجهزة بأقفال ميكانيكية وكهربائية شاملة لمنع سوء التشغيل، وضمان سلامة المشغل.
إشارة واضحة للمواقف المفتوحة/المغلقة، وتسهيل التشغيل والصيانة.
مراقبة ذكية
متوافق مع أنظمة المراقبة الذكية، مما يتيح المراقبة والتحكم عن بعد، مما يعزز مستوى الذكاء لعمليات شبكة الطاقة.
يدعم جمع البيانات وتحليلها، ومساعدة المستخدمين في مراقبة الحالة والتنبؤ بالأخطاء.
سهولة الصيانة
تم تصميمه مع أخذ سهولة الصيانة في الاعتبار، مع مكونات يسهل تفكيكها واستبدالها، مما يقلل من تكاليف الصيانة والوقت.
يوفر أدلة صيانة مفصلة ودعمًا فنيًا لضمان قدرة المستخدمين على حل المشكلات بسرعة.
صديقة للبيئة وكفاءة في استخدام الطاقة
يستخدم مواد صديقة للبيئة، تتوافق مع المعايير البيئية الدولية، مما يقلل من التأثير البيئي.
تصميم مثالي لتقليل فقدان الطاقة وتحسين كفاءة استخدام الطاقة.
قابلية تطبيق واسعة
مناسب لمختلف البيئات القاسية، بما في ذلك ظروف الرطوبة العالية والملوحة العالية.
تستخدم على نطاق واسع في شبكات التوزيع، وأنظمة الطاقة الصناعية، وبناء البنية التحتية، وغيرها من المجالات.
| لا. | غرض | وحدة | تحميل وحدة التبديل | وحدة الجهاز المشترك | وحدة قواطع الدائرة | ||
| 1 | الجهد المقنن | كيلو فولت | 24 | 24 | 24 | ||
| 2 | تصنيف تكرار | هرتز | 50 | 50 | 50 | ||
| 3 | التصنيف الحالي | A | 630 | 80 (اعتمادًا على تيار المصهر) | 630 | ||
| 4 | تصنيف العزل على المستوى | تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد | مرحلة إلى مرحلة، مرحلة إلى الأرض | كيلو فولت | 65 | 65 | 65 |
| فتح جهات الاتصال | 79 | 79 | 79 | ||||
| فتح دائرة الاتصالات | 2 | 2 | 2 | ||||
| دفعة الإضاءة تحمل الجهد | مرحلة إلى مرحلة، مرحلة إلى الأرض | 125 | 125 | 125 | |||
| فتح جهات الاتصال | 145 | 145 | 145 | ||||
| 5 | تصنيفها لفترة قصيرة تحمل التيار | كا / ثانية | 25/4 | - | 25/4 | ||
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | - | 63 | ||
| 7 | تصنيف ماس كهربائى صنع الحالي | كا | 63 | محدودة بواسطة الصمامات ذات الجهد العالي | 63 | ||
| 8 | تصنيف كسر ماس كهربائى الحالي | كا | - | محدودة بواسطة الصمامات ذات الجهد العالي | 25 | ||
| 9 | تصنيف النقل الحالي | A | - | 1200 | - | ||
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | - | - | ||
| 11 | تصنيف كسر الحلقة المغلقة الحالية | A | 630 | - | 630 | ||
| 12 | ميكانيكية حياة | تحميل التبديل / قاطع الدائرة | مرات | 5000 | 5000 | 10.000 | |
| قطع التبديل/مفتاح التأريض | 3000 | 3000 | 3000 | ||||
| 13 | مقاومة الحلقة | μΩ | ≥150 | - | ≥150 | ||
| 14 | ضغط الشحن المقدر (قياس الضغط عند 20 درجة مئوية) | MPa | 0.04 | 0.04 | 0.04 | ||
| 15 | معدل التسرب النسبي السنوي للغاز | سنوي | .0.01% | .0.01% | .0.01% | ||
| 16 | درجة الحماية | هيئة مجلس الوزراء | IP4X | IP4X | IP4X | ||
| علبة غاز | IP67 | IP67 | IP67 | ||||
أبعاد المخطط التفصيلي والتثبيت
مخطط البنية التحتية
| لا. | غرض | وحدة | تحميل وحدة التبديل | وحدة الجهاز المشترك | وحدة قواطع الدائرة | ||
| 1 | الجهد المقنن | كيلو فولت | 24 | 24 | 24 | ||
| 2 | تصنيف تكرار | هرتز | 50 | 50 | 50 | ||
| 3 | التصنيف الحالي | A | 630 | 80 (اعتمادًا على تيار المصهر) | 630 | ||
| 4 | تصنيف العزل على المستوى | تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد | مرحلة إلى مرحلة، مرحلة إلى الأرض | كيلو فولت | 65 | 65 | 65 |
| فتح جهات الاتصال | 79 | 79 | 79 | ||||
| فتح دائرة الاتصالات | 2 | 2 | 2 | ||||
| دفعة الإضاءة تحمل الجهد | مرحلة إلى مرحلة، مرحلة إلى الأرض | 125 | 125 | 125 | |||
| فتح جهات الاتصال | 145 | 145 | 145 | ||||
| 5 | تصنيفها لفترة قصيرة تحمل التيار | كا / ثانية | 25/4 | - | 25/4 | ||
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | - | 63 | ||
| 7 | تصنيف ماس كهربائى صنع الحالي | كا | 63 | محدودة بواسطة الصمامات ذات الجهد العالي | 63 | ||
| 8 | تصنيف كسر ماس كهربائى الحالي | كا | - | محدودة بواسطة الصمامات ذات الجهد العالي | 25 | ||
| 9 | تصنيف النقل الحالي | A | - | 1200 | - | ||
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | - | - | ||
| 11 | تصنيف كسر الحلقة المغلقة الحالية | A | 630 | - | 630 | ||
| 12 | ميكانيكية حياة | تحميل التبديل / قاطع الدائرة | مرات | 5000 | 5000 | 10.000 | |
| قطع التبديل/مفتاح التأريض | 3000 | 3000 | 3000 | ||||
| 13 | مقاومة الحلقة | μΩ | ≥150 | - | ≥150 | ||
| 14 | ضغط الشحن المقدر (قياس الضغط عند 20 درجة مئوية) | MPa | 0.04 | 0.04 | 0.04 | ||
| 15 | معدل التسرب النسبي السنوي للغاز | سنوي | .0.01% | .0.01% | .0.01% | ||
| 16 | درجة الحماية | هيئة مجلس الوزراء | IP4X | IP4X | IP4X | ||
| علبة غاز | IP67 | IP67 | IP67 | ||||
