ملخص

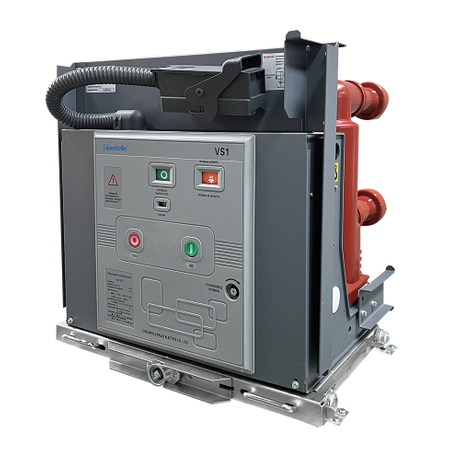

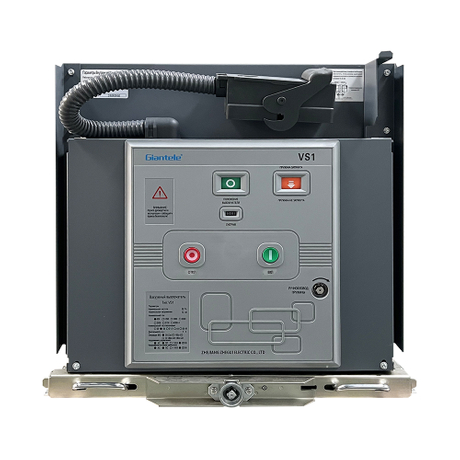

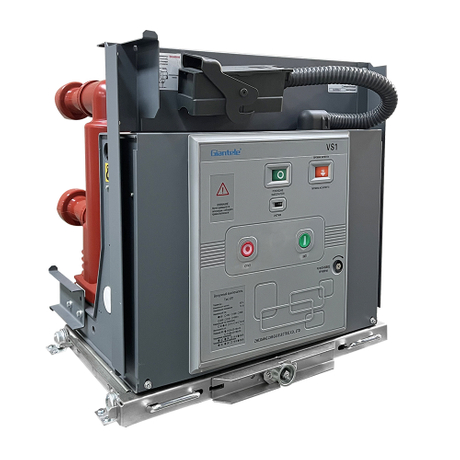

يعد قاطع الدائرة الفراغية الداخلي VS1، المصمم للأنظمة الكهربائية 12 كيلو فولت، مكونًا أساسيًا للتطبيقات الداخلية. يتم استخدام هذا القاطع على نطاق واسع في مختلف البيئات، بما في ذلك شبكات المرافق والعمليات الصناعية والتعدين ومرافق توليد الطاقة والمحطات الفرعية. إنها تلعب دورًا حاسمًا في إدارة وحماية البنية التحتية الكهربائية مثل الكابلات والخطوط الهوائية ومحطات التوزيع والمحركات والمحولات والمولدات والمكثفات. يلبي تصميمه على وجه التحديد السيناريوهات التي تتطلب دورات تشغيلية متكررة أو انقطاع تيارات الدائرة القصيرة عدة مرات.
الظروف البيئية
حالة الخدمة العادية
درجة الحرارة المحيطة درجة الحرارة القصوى: +40 درجة مئوية درجة الحرارة الدنيا: -25 درجة مئوية
الرطوبة المحيطة متوسط الرطوبة النسبية اليومية: ≥95% متوسط الرطوبة النسبية الشهرية: ≥ 90%
الارتفاع: لا يزيد عن 1000 متر شدة الزلزال لم يكن أكثر من 8 درجات
مكان الاستخدام خالي من الماء المتساقط والمواد الكيميائية القابلة للاشتعال والانفجار الغاز المسببة للتآكل والاهتزاز العنيف
شروط الخدمة الخاصة
لشروط الاستخدام الخاصة، من قبل الشركة المصنعة والمستخدم للتفاوض، والتوصل إلى توافق في الآراء، ل توفير تصميم خاص والعرض؛
شروط الاستخدام الخاصة هي:
① الارتفاع فوق 1000 متر؛
②الأماكن المعرضة لخطر التكثيف في ظل الرطوبة العالية أو الظروف المناخية مع طفرة كبيرة في الرطوبة.
ميزات المنتج
أداء فعال لتبريد القوس الكهربائي: يشتمل على تقنية التبريد القوسي الفراغي المتطورة لمقاطعة تيارات الأعطال بسرعة، مما يخفف بشكل كبير من التأثير الحراري والكهرومغناطيسي على المعدات.
أداء العزل المتفوق: إن استخدام مواد العزل المتميزة والتصميم المتطور يضمن أداء عزل متميز، حتى في ظل ظروف الجهد العالي، وبالتالي منع حدوث أعطال كهربائية.
المتانة وانخفاض الصيانة: يقلل تصميم غرفة التبريد القوسي الفراغي من احتياجات الصيانة مع توفير عمر ميكانيكي يتجاوز 100000 عملية، مما يضمن الأداء الدائم.
تصميم مدمج ومتعدد الاستخدامات: يتيح هيكلها المدمج إلى جانب خيارات التثبيت متعددة الاستخدامات إمكانية وضعها بشكل مرن في بيئات متنوعة، مما يلبي مجموعة واسعة من متطلبات المستخدم.
قدرات التحكم الذكية: يوفر وحدات تحكم ذكية اختيارية للإدارة عن بعد ومراقبة الحالة في الوقت الفعلي وتشخيص الأخطاء، مما يعزز الذكاء التشغيلي للشبكات الكهربائية.
القدرة على التكيف البيئي القوي: تم تصميمه ليتحمل التحديات البيئية المختلفة، بما في ذلك درجات الحرارة القصوى والرطوبة والاهتزازات، مما يضمن أداءً موثوقًا به في الظروف المعاكسة.
كفاءة الطاقة والصداقة للبيئة: تساهم آلية التبريد القوسي عالية الكفاءة والتصميم المحافظ على الطاقة في تقليل استهلاك نظام الطاقة وتكاليف التشغيل، مما يدعم أهداف الاستدامة.
| لا. | مشروع | وحدة | القيمة العددية | ||||
| 1 | الجهد المقنن | كيلو فولت | 12 | ||||
| 2 | تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة) | 42 | |||||
| 3 | تصنيف الجهد التسامح مع صدمة البرق (الذروة) | 75 | |||||
| 4 | التردد المقدر | هرتز | 50 | ||||
| 5 | التصنيف الحالي | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 1250 1600 2000 2500 3150 4000 | ||
| 6 | تصنيف كسر ماس كهربائى الحالي | كا | 20/25 | 31.5 | 40 | ||
| 7 | تصنيفها لفترة قصيرة تحمل التيار | 20/25 | 31.5 | 40 | |||
| 8 | مدة الدائرة القصيرة المقدرة | S | 4 | ||||
| 9 | تصنيف الذروة الحالية المسموح بها | كا | 50/63 | 80 | 100 | ||
| 10 | تصنيف إغلاق ماس كهربائى الحالي | 50/63 | 80 | 100 | |||
| 11 | تردد طاقة الدائرة الثانوية يتحمل الجهد (1 دقيقة) | V | 2000 | ||||
| 12 | تصنيف خطيئةمجموعة مكثفات gle/back-to-back تكسر التيار | A | 630/400 (800/400 لـ 40 كيلو أمبير) | ||||
| 13 | تصنيف مكثف البنك بدوره على التدفق الحالي | كا | 12.5 (تردد لا يزيد عن 100 هرتز) | ||||
| 14 | وقت التبديل (الجهد المقنن) | آنسة | ≥50 | ||||
| 15 | وقت الإغلاق (الجهد المقنن) | ≥60 | |||||
| 16 | الحياة الميكانيكية | Time | 20000 | ||||
| 17 | أوقات كسر التيار المقنن (الحياة الكهربائية) | 20000 | |||||
| 18 | عدد فواصل تيار الدائرة القصيرة المقدر | 50 (40 كيلو أمبير ≥30) | |||||
| 19 | تسمح الاتصالات الحركية والثابتة بتآكل السماكة التراكمية | مم | 3 | ||||
| 20 | تصنيف إغلاق الجهد التشغيل | V | AC110/220 DC110/220 | ||||
| 21 | تصنيف تحويل الجهد التشغيل | ||||||
| 22 | الجهد المقنن لمحرك تخزين الطاقة | ||||||
| 23 | القوة المقدرة لمحرك تخزين الطاقة | W | 70 | ||||
| 24 | وقت تخزين الطاقة | S | ≥10 | ||||
| 25 | مسافة فتح الاتصال | مم | 11 ± 1 | ||||
| 26 | تجاوز | 3.5±0.5 | |||||
| 27 | الاتصال وقت الارتداد الإغلاق | آنسة | ≥2 (40 كيلو أمبير ≥3) | ||||
| 28 | يختلف التبديل والإغلاق على ثلاث مراحل | ≥2 | |||||
| 29 | متوسط سرعة الافتتاح | آنسة | 1.1 ± 0.2 | ||||
| 30 | متوسط سرعة الإغلاق | 0.6±0.2 | |||||
| 31 | مقاومة الدائرة الرئيسية (ثابت/يد) | μΩ | ≥45/60 (630 أمبير) ≥40/55 (1250 أمبير) ≥30/50 (1600-2000A) ≥25/35 (أكثر من 2500A) | ||||
| 32 | الاتصال إغلاق ضغط الاتصال | N | 2000 ± 200 (20 كيلو أمبير) 2400 ± 200 (25 كيلو أمبير) 3100 ± 200 (31.5 كيلو أمبير) 4250 ± 250 (40 كيلو أمبير) | ||||
| 33 | تسلسل التشغيل المقدر | الفتح -0.3 ثانية (18OS) - الفتح والإغلاق 180S-الفتح والإغلاق | |||||
رسم الخطوط العريضة الأبعاد
