ملخص

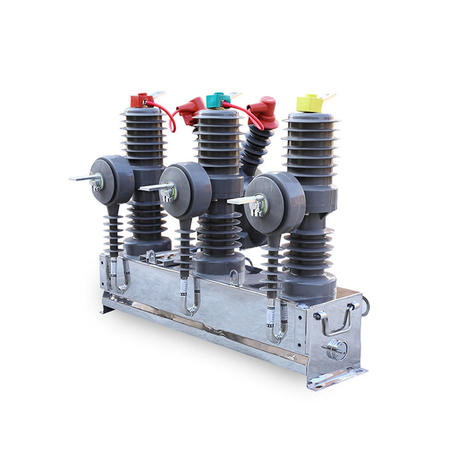

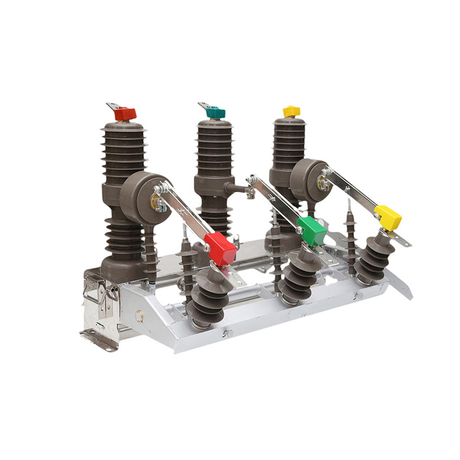

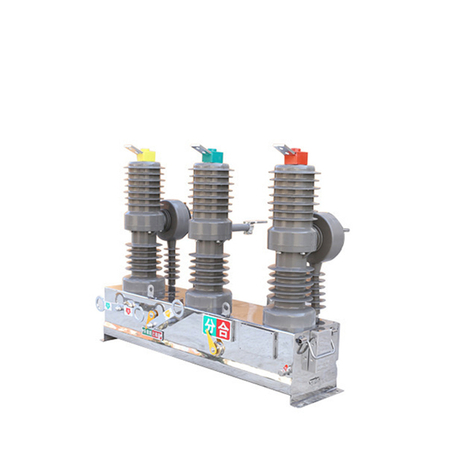

قاطع الدائرة الفراغية عالي الجهد الخارجي ZW32-12 (المشار إليه فيما بعد بقاطع الدائرة الكهربائية) هو عبارة عن معدات توزيع خارجية بجهد مقدر 12kV وAC ثلاثي الطور بـ 50 هرتز. إنه يستخدم بشكل رئيسي لفتح وإغلاق تيار الحمل، تيار التحميل الزائد وتيار الدائرة القصيرة في نظام الطاقة. إنها مناسبة للحماية والتحكم في نظام توزيع الطاقة للمحطات الفرعية والمؤسسات الصناعية والتعدينية، وكذلك الأماكن التي يتم فيها تشغيل شبكة الطاقة الريفية بشكل متكرر. يتميز قاطع الدائرة بخصائص الحجم الصغير، خفيف الوزن، مضاد للتكثيف، صيانة مجانية وما إلى ذلك. يمكن أن تتكيف مع الظروف الجوية القاسية والبيئات القذرة.
شروط العمل
1. درجة حرارة البيئة: الحد الأعلى +40 درجة مئوية. انخفاض الخط -30 درجة مئوية
2. الارتفاع 2000 متر
3. ضغط الرياح: لا يزيد عن 700Pa (المقابلة لسرعة الرياح 34m/s)
4. شدة الزلزال: لا تتجاوز 8 درجات
5. درجة التلوث: الدرجة الأولى
6. الحد الأقصى لدرجة الحرارة اليومية: أقل من 25 درجة مئوية.
أنواع المعنى
| Z | W | 32 | - | 12 | ( ) | / | ( ) | - | ( ) |
| مكنسة الدائرة الكسارة | شروط الاستخدام: في الهواء الطلق | تصميم شفرة | تصنيف الجهد االكهربى (كيلو فولت) | التثبيت G من الهواء الطلق عزل يُحوّل | تصنيف حاضِر (أ) | تصنيف قصير الدائرة كسر الحالي (كا) |
تفاصيل فراغ Tue
إن أنبوب الفراغ الكبير المستخدم في قاطع الدائرة zhegui هو ضعف حجم أنبوب الفراغ العادي، والعزل الخارجي مقاوم للتآكل ومقاوم للاهتراء، وله خصائص قدرة الكسر الكبيرة وعمر الاتصال الطويل والعديد من أوقات الكسر المسموح بها
وصف المنتج
سيكون لكل أنبوب مفرغ رقم المصنع. بعد إنتاج أنبوب الفراغ وتخزينه لمدة 8-12 شهرًا، سيتم اختبار ما إذا كان هناك تسرب للهواء وما إذا كانت مقاومة الضغط تمر بالسوق. تبيعه معظم الشركات المصنعة الآن ولن تقوم بإجراء اختبارات ثانوية
تم اختبار الأنبوب المفرغ المستخدم في قاطع الدائرة المفرغة zhegui للمرة الثانية، وسيتم اختبار المرة الثالثة بعد تثبيت قاطع الدائرة المفرغة، لذا يمكنك شرائه بسهولة
تفاصيل فراغ Tue
جميع المحولات لهذا المنتج مصنوعة من النحاس الأحمر النقي، في حين أن المحولات العادية مصنوعة من الألومنيوم المكسو بالنحاس. من السهل أن يسبب الاستخدام المباشر للنحاس والألومنيوم مخاطر كبيرة محتملة على السلامة
سكين عزل النحاس
المكونات المستخدمة في قاطع الدائرة الفراغية مصنوعة من مواد حقيقية. سمك سكين العزل يصل إلى 2.8 مم. سكين العزل العادي هو 2.0 مم فقط. حتى مقابض التشغيل المختلفة مصنوعة من مواد عالية الجودة
النحاس الداخلي واتصالات onule
مادة حقيقية لا يخاف من الاختبار
الجزء الداخلي مصنوع من النحاس الأحمر بالكامل والطبقة الخارجية مطلية بالقصدير
الاتصال الصادرة من قاطع الدائرة الاتصال الوارد من قاطع الدائرة
آلية تشغيل التحكم غير اللائق
تجرؤ صحيح على إظهار وكالة الملاحة بدقة اختيار جديد حقيقي رفض التجديد
وصف حجم المنتج
وصف هيكل المنتج
1. المحطة الصادرة العليا 11. مقبض التشغيل
2. قاطع الدائرة الكهربائية 12. إطار العزل
3. حلقة الرفع 13. عازل
4. لوحة الاسم 14. انخفاض محطة واردة
5. فتح وإغلاق اللافتة 15. شفرة العزل
6. مقبض تشغيل تخزين الطاقة 16. قضيب سحب معزول
7. لافتة تخزين الطاقة 17. المحول الحالي
8. فتح وإغلاق مقبض التشغيل 18. محول الجهد
9. رمح المتشابكة 19. المراقب المالي
10. صندوق 20. البرنامج المساعد للطيران
المعلمات التقنية الرئيسية
| غرض | وحدة | المعلمة | ||
| الجهد والمعلمات الحالية | ||||
| الجهد المقنن | كيلو فولت | 12 | ||
| تردد الطاقة المقنن لوقت قصير يتحمل الجهد (1 دقيقة) | كيلو فولت | 42 | ||
| دفعة البرق المقدرة تحمل الجهد (الذروة) | كيلو فولت | 75 | ||
| التردد المقدر | هرتز | 50/60 | ||
| التصنيف الحالي | A | 630 | 1250 | |
| تصنيف كسر ماس كهربائى الحالي | كا | 20 | ||
| تصنيف الصمود الحالي لفترة قصيرة (RMS) | كا | 20 | ||
| الذروة المقدرة تحمل التيار | كا | 50 | ||
| تصنيف إغلاق ماس كهربائى الحالي | كا | 50 | ||
| تصنيف بنك مكثف واحد/من الخلف إلى الخلف يكسر التيار | A | 630/400 | ||
| تصنيف المدة الحالية ماس كهربائى | S | 4 | ||
| تصنيف أوقات كسر التيار ماس كهربائى | مرات | 50 | ||
| الدائرة الرئيسية مقاومة ني | μΩ | ≥80(140) | ||
| تصنيف الجهد التشغيلي | ≌220 | |||
| الحياة الميكانيكية | مرات | 10000 | ||
| تنظيم التيار الزائد | A | ل~10 | ||
| تيار القطع السريع | A | 6 ~ 20 | ||
| وقت التأخير | آنسة | 40-850 | ||
| جهاز التحكم عن بعد | m | > 30 | ||
| إعادة إغلاق الوقت | مرات | 0~3 | ||
| تصنيف تسلسل التشغيل | O-0.3s-CO-180s-CO | |||
| ط م | نسبة | A | 0/5 | |
| سعة | فرجينيا | 15 | ||
| الجهد الناتج | A | AC220 | ||
| القدرة الإخراجية | W | 600 | ||
| تنظيم التيار الزائد | A | ل~10 | ||
| وقت التأخير | آنسة | 40-850 | ||
| مسافة التحكم عن بعد | m | 30 | ||
