ملخص

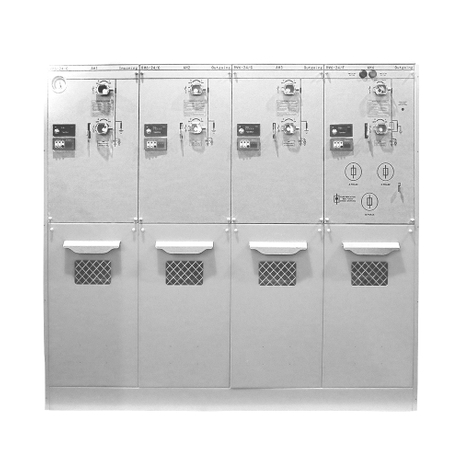

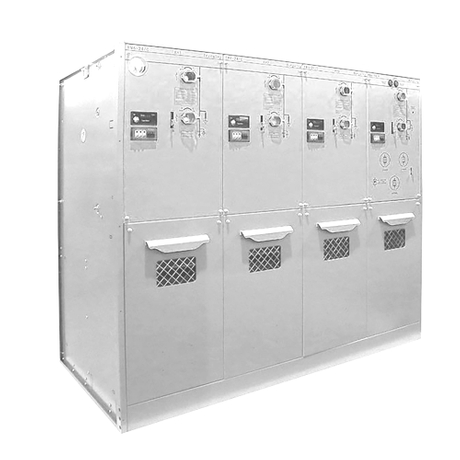

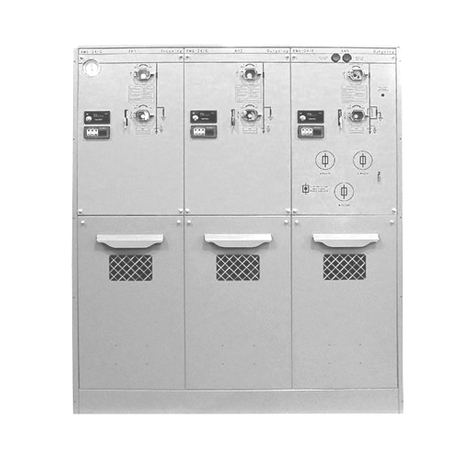

تقف الوحدة الرئيسية الحلقية المعزولة بالغاز RM6 SF6 كجهاز توزيع كهربائي محوري متوسط الجهد، تم تصميمها لتلبية المتطلبات الصارمة للسلامة والموثوقية والقدرة على التكيف في أنظمة الطاقة المعاصرة. باستخدام غاز SF6 للعزل وإطفاء القوس الكهربائي، هذه الوحدة مناسبة لأنظمة الطاقة 12kV/24kV. ويجد تطبيقًا واسع النطاق عبر شبكات التوزيع الحضرية والمجمعات الصناعية والمراكز التجارية، مما يوفر حلاً فعالاً ويمكن الاعتماد عليه لتلبية احتياجات توزيع الكهرباء.
الظروف البيئية
الارتفاع: <2000 م؛
درجة الحرارة المحيطة: -40 درجة مئوية ~ +40 درجة مئوية، متوسط درجة الحرارة خلال 24 ساعة لا يتجاوز 35 درجة مئوية؛
الرطوبة المحيطة: المتوسط اليومي <95%، المتوسط الشهري <90%؛
بيئة التثبيت: لا يوجد اهتزاز أو صدمة عنيفة ولا يوجد حريق أو خطر الانفجار؛
القدرة الزلزالية: 8 درجات، التسارع الأفقي الأرضي <0.4 جرام، التسارع العمودي الأرضي <0.2 جرام.
ملحوظة: إذا تجاوزت بيئة التشغيل النطاق أعلاه، فيرجى الاتصال بشركتنا.
ميزات المنتج
Sالعزل العلوي وتبريد القوس الكهربائي: من خلال الاستفادة من خصائص العزل والتبريد القوسي الاستثنائية لغاز SF6، تضمن وحدة RM6 الوقاية من الأعطال الكهربائية، وبالتالي ضمان تشغيل نظام الطاقة بشكل مستقر.
تصميم وحدات متعددة الاستخدامات: تم تصميم هذه الوحدة مع نمطية في جوهرها، مما يتيح تخصيص المكونات الكهربائية مثل قواطع الدائرة، ومفاتيح التحميل، والمفاتيح الأرضية لتلبية متطلبات محددة، وتقديم حلول توزيع كهربائية مخصصة.
هيكل موفر للمساحة: يعطي تصميمه الأولوية للحجم الصغير، مما يسهل التثبيت المباشر والفائدة حتى في البيئات التي تكون فيها المساحة مرتفعة، وبالتالي تحسين مساحة التثبيت.
سهولة التشغيل والصيانة: تم تصميم الوحدة للتشغيل الأمامي، وهي تلغي الحاجة إلى الوصول الداخلي، مما يعزز بشكل كبير السلامة التشغيلية والراحة. يتم تبسيط عملية الصيانة، مما يساهم في خفض نفقات التشغيل والصيانة.
الإشراف البيئي: ومن خلال التركيز على نظام الحلقة المغلقة لاستخدام غاز SF6 ونهج التصميم الصديق للبيئة، تقلل الوحدة من بصمتها البيئية. كما أنها مصممة لسهولة إعادة التدوير والتخلص منها، بما يتماشى مع الامتثال البيئي.
الحماية الشاملة: توفر وحدة RM6 مجموعة من وظائف الحماية، بما في ذلك الحماية من الحمل الزائد والدائرة القصيرة، وتضمن بقاء الشبكة والمعدات المتصلة آمنة ومستقرة عبر سيناريوهات مختلفة.
| وحدة C | وحدة F | وحدة V | وحدة سي بي | ||||
| تبديل التحميل | الجمع بين الأجهزة الكهربائية | التبديل فراغ | مفتاح العزل/التأريض | الهواء المباشر قاطع الدائرة | مفتاح العزل/التأريض | ||
| الجهد المقنن | كيلو فولت | 12 | 12 | 12 | 12 | 12 | 12 |
| التردد المقدر | هرتز | 50 | 50 | 50 | 50 | 50 | 50 |
| تردد الطاقة تحمل الجهد (المرحلة / الكسر) | كيلو فولت | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| صدمة البرق تتحمل الجهد | كيلو فولت | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| التصنيف الحالي | A | 630 | ملاحظة 1 | 630 | 1250/630 | ||
| القدرة على الكسر | |||||||
| تصنيف كسر حلقة مغلقة الحالية | A | 630 | |||||
| تيار كسر شحن الكابل المقنن | A | 10 | |||||
| تصنيف إغلاق الدائرة القصيرة (الذروة) | A | 50 | 80 | ||||
| تصنيف الذروة الحالية المسموح بها | كا | 50 | |||||
| تصنيف التيار المسموح به لفترة قصيرة | كا/ 3ث | 20 | |||||
| تصنيف كسر الدائرة القصيرة الحالية | كا | 31.5 | 20 | 25 | |||
| تصنيف النقل الحالي | A | 1700 | |||||
| استخدم الحد الأقصى لتيار المصهر | A | 125 | |||||
| مقاومة الحلقة | -ن | ≥300 | ≥600 | ||||
| الحياة الميكانيكية | مرات | 5000 | 3000 | 5000 | 2000 | 5000 | 2000 |
| ملاحظة 1: يعتمد على التصنيف الحالي للمصهر. | |||||||
مخطط مخطط الدائرة الرئيسية
المعلمات التقنية الرئيسيةالمعلمات التقنية الرئيسية
| الأب | محتوى | وحدة | لو | |
| 1 | تصنيف الجهد االكهربى | كيلو فولت | 12 | |
| 2 | تصنيف حاضِر | A | 630/1250/1600/2000/2500/3150 | |
| 3 | تصنيف تكرار | هرتز | 50/60 | |
| 4 | تكرار الصمود الجهد االكهربى في lmin | فمسي، مؤرض | كيلو فولت | 42 |
| معزول كسر | كيلو فولت | 48 | ||
| 5 | البرق دفعة الصمود الجهد (الذروة) | مرحلة، مؤرض | كيلو فولت | 75 |
| معزول كسر | كيلو فولت | 85 | ||
| 6 | رئيسي بسبار تصنيف حاضِر | A | 630/1250/1600/2000/2500/3150 | |
| 7 | فرع بسبار تصنيف حاضِر | A | 630/1250/1600/2000/2500/3150 | |
| 8 | تصنيف ماس كهربائى كسر حاضِر | كا | 20/25/31.5/40 | |
| 9 | تصنيف وقت قصير الصمود الحالي (4S) | كا | 20/25/31.5/40 | |
| 10 | تصنيف قمة الصمود حاضِر | كا | 50/63/80/100 | |
| 11 | تصنيف ماس كهربائى حاضِر | كا | 50/63/80/100 | |
| 12 | مساعد. الدائرة تكرار الصمود الجهد االكهربى في lmin | V | 2000 | |
| 13 | يحمي درجة | الملكية الفكرية | IP2X | |
| 14 | تصنيف الجهد االكهربى ل مساعد. يتحكم حلبة | V | تكييف 110 / العاصمة 220 | |
