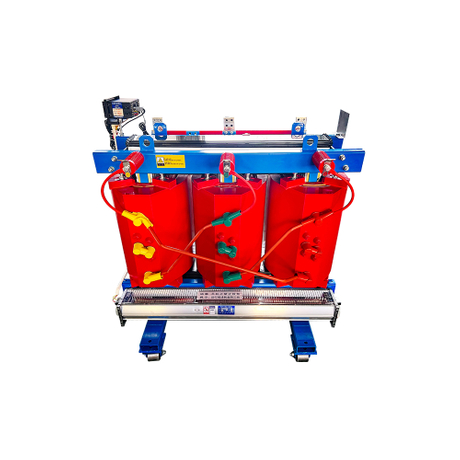

يمثل المحول الجاف SCB(10) بمثابة شهادة على أحدث التطورات في تقنيات تحويل الطاقة الكهربائية. تم تصميم هذا المحول باستخدام أحدث تقنيات صب راتنجات الإيبوكسي ومواد عزل فائقة، ويوفر كفاءة وموثوقية وأمان لا مثيل لها. تم تصميم SCB(10) لاستيعاب مجموعة واسعة من التطبيقات - بدءًا من شبكات التوزيع إلى المرافق التجارية والصناعية - ولا سيما في البيئات التي تتطلب الالتزام الصارم بمعايير البيئة والسلامة من الحرائق. مع تكوين ثلاثي الطور وتردد 50 هرتز، يعمل هذا المحول من النوع الجاف MV بسلاسة تحت متطلبات الحمل المختلفة، مما يجعله خيارًا متعدد الاستخدامات لأي بيئة صناعية.
إحدى الميزات البارزة في SCB(10) هي كفاءتها الرائعة وتوفيرها للطاقة. باستخدام مواد أساسية مغناطيسية من الدرجة الأولى وتكوين لف مبتكر، يقلل محول الطاقة الجاف هذا بشكل كبير من فقدان الحمل والحمل، مما يعزز بشكل كبير كفاءة الطاقة الإجمالية. وهذا يجعل SCB(10) ليس فقط خيارًا فعالاً من حيث التكلفة ولكنه أيضًا خيار مسؤول بيئيًا. ويتم التأكيد على الالتزام بالرعاية البيئية من خلال التخلص من وسائل العزل السائلة، وبالتالي تجنب مشاكل التسرب والتلوث المحتملة.
تعد السلامة أمرًا بالغ الأهمية في أي تطبيق صناعي، ولا يتنازل SCB(10) عن هذا المجال. إنه يستفيد من المواد المقاومة للهب جنبًا إلى جنب مع آلية متطورة للتحكم في درجة الحرارة لضمان أداء ثابت حتى في أصعب الظروف. بالإضافة إلى ذلك، تضمن ممارسات التصميم والتصنيع الدقيقة أن يعمل المحول بمستويات هادئة جدًا، مما يعزز الراحة في بيئة العمل.
تعد المتانة وانخفاض الصيانة من السمات المميزة لمحول النوع الجاف SCB(10). يعد تصميمه الانسيابي، جنبًا إلى جنب مع المواد المتميزة والحرفية، بعمر خدمة ممتد مع الحد الأدنى من الصيانة. مصمم للتركيبات الداخلية والخارجية على حد سواء، هذا المحول من النوع الجاف للطاقة MV يتكيف بسهولة مع الإعدادات المختلفة ومتطلبات التحميل، مما يجعله خيارًا مثاليًا للتطبيقات المتنوعة.
تضمن تقنية صب راتنجات الإيبوكسي المتقدمة التوزيع الموحد للمواد العازلة عبر اللفات، مما يعزز سلامة العزل وطول العمر. إن استخدام راتنجات الإيبوكسي من الفئة H لا يوفر عزلًا فائقًا فحسب، بل يتحمل أيضًا درجات حرارة التشغيل المرتفعة، مما يعزز متانة المحول وسلامته. علاوة على ذلك، يستخدم البناء ملفات شريطية نحاسية، مما يعزز المتانة الميكانيكية والتبديد الحراري، مما يمكّن المحول من تحمل قصر الدائرة المفاجئ دون ضرر. كما يضمن نظام إدارة الحرارة الفعال توفير الظروف الداخلية المثلى من خلال التعامل مع حرارة التشغيل وطردها بكفاءة، مما يساهم في موثوقية SCB(10) وكفاءته.
باختصار، تم تصميم المحول الجاف SCB(10) لتلبية المتطلبات الصارمة للمنشآت الصناعية الحديثة، مما يجعله استثمارًا ذكيًا للشركات التي تهدف إلى تعزيز قدراتها على إدارة الطاقة مع الالتزام بمعايير السلامة والبيئة. سواء كنت في حاجة إلى محول من النوع الجاف 33 كيلو فولت أو محول من النوع الجاف 300 كيلو فولت أمبير، فإن SCB(10) مصمم ليتجاوز التوقعات في الأداء والموثوقية.
| مستوى الجهد (كيلو فولت) | الحد الأقصى لجهد التشغيل كيلو فولت (القيمة الفعالة) | تردد الطاقة المقنن لوقت قصير يتحمل الجهد كيلو فولت (RMS) / دقيقة واحدة | دفعة البرق المقدرة تحمل الجهد كيلو فولت (الذروة) | |
| موجة كاملة | موجة مقطوعة | |||
| 0.4 | 0.46 | 5 | 75 | 85 |
| 10 | 12 | 35 | 75 | |
| 20 | 24 | 50 | 125 | |
| 35 | 42 | 70 | 170 | |
معنى النموذج (10KV)
| رقم الموديل | القدرة المقدرة | الانضمام إلى تسمية المجموعة | مجموعة الجهد (كيلو فولت) | فقدان عدم التحميل | فقدان التحميل | عدم التحميل الحالي | مقاومة ماس كهربائى | ||
| كيلو فولت أمبير | التوتر العالي | نطاق التنصت | الضغط المنخفض | W | W | % | % | ||
| SCB10-30 | 30 | ين0 أو داين11 | 10 6.3 6 | ±2×2.5% أو +3×2.5% -1×2.5% | 0.4 | 190 | 700 | 2.4 | 4.0 |
| SCB10-50 | 50 | 270 | 990 | 2.4 | |||||
| SCB10-80 | 80 | 360 | 1370 | 1.8 | |||||
| SCB10-100 | 100 | 400 | 1570 | 1.8 | |||||
| SCB10-125 | 125 | 470 | 1840 | 1.6 | |||||
| SCB10-160 | 160 | 540 | 2120 | 1.6 | |||||
| SCB10-200 | 200 | 620 | 2520 | 1.4 | |||||
| SCB10-250 | 250 | 720 | 2750 | 1.4 | |||||
| SCB10-315 | 315 | 880 | 3460 | 1.2 | |||||
| SCB10-400 | 400 | 970 | 3980 | 1.2 | |||||
| SCB10-500 | 500 | 1160 | 4870 | 1.2 | |||||
| SCB10-630 | 630 | 1300 | 5950 | 1.0 | 6.0 | ||||
| SCB10-800 | 800 | 1520 | 6950 | 1.0 | |||||
| SCB10-1000 | 1000 | 1770 | 8120 | 1.0 | |||||
| SCB10-1250 | 1250 | 2090 | 9690 | 1.0 | |||||
| SCB10-1600 | 1600 | 2450 | 11730 | 1.0 | |||||
| SCB10-2000 | 2000 | 3050 | 14450 | 0.8 | |||||
| SCB10-2500 | 2500 | 3600 | 17170 | 0.8 | |||||
معنى النموذج (20KV)
| رقم الموديل | القدرة المقدرة | ينضم تسمية المجموعة | مجموعة الجهد (كيلو فولت) | فقدان عدم التحميل | فقدان التحميل | عدم التحميل الحالي | مقاومة ماس كهربائى | ||
| كيلو فولت أمبير | التوتر العالي | نطاق التنصت | الضغط المنخفض | W | W | % | % | ||
| SCB10-50 | 50 | ين0 أو داين11 | 20 | ±2×2.5% أو +3×2.5% -1×2.5% | 0.4 | 345 | 1180 | 2.4 | 6.0 |
| SCB10-100 | 100 | 545 | 1910 | 2.2 | |||||
| SCB10-160 | 160 | 682 | 2780 | 1.8 | |||||
| SCB10-200 | 200 | 745 | 2820 | 1.8 | |||||
| SCB10-250 | 250 | 855 | 3280 | 1.6 | |||||
| SCB10-315 | 315 | 980 | 3910 | 1.6 | |||||
| SCB10-400 | 400 | 1165 | 4640 | 1.4 | |||||
| SCB10-500 | 500 | 1365 | 5550 | 1.4 | |||||
| SCB10-630 | 630 | 1545 | 6550 | 1.2 | |||||
| SCB10-800 | 800 | 1775 | 7910 | 1.2 | |||||
| SCB10-1000 | 1000 | 2090 | 9370 | 1.0 | |||||
| SCB10-1250 | 1250 | 2410 | 11050 | 1.0 | |||||
| SCB10-1600 | 1600 | 2820 | 13300 | 1.0 | |||||
| SCB10-2000 | 2000 | 3280 | 15690 | 0.8 | |||||
| SCB10-2500 | 2500 | 3910 | 18550 | 0.8 | |||||
معنى النموذج (35 كيلو فولت)
| رقم الموديل | تصنيف سعة | ينضم تسمية المجموعة | مجموعة الجهد (كيلو فولت) | فقدان عدم التحميل | فقدان التحميل | عدم التحميل الحالي | مقاومة ماس كهربائى | ||
| كيلو فولت أمبير | التوتر العالي | نطاق التنصت | الضغط المنخفض | W | W | % | % | ||
| SCB10-50 | 50 | ين0 أو داين11 | 35 | ±2×2.5% أو +3×2.5% -1×2.5% | 0.4 | 500 | 1360 | 2.8 | 6.0 |
| SCB10-100 | 100 | 640 | 2000 | 2.4 | |||||
| SCB10-160 | 160 | 800 | 2690 | 1.8 | |||||
| SCB10-200 | 200 | 890 | 3180 | 1.8 | |||||
| SCB10-250 | 250 | 1000 | 3640 | 1.6 | |||||
| SCB10-315 | 315 | 1190 | 4320 | 1.6 | |||||
| SCB10-400 | 400 | 1390 | 5180 | 1.4 | |||||
| SCB10-500 | 500 | 1640 | 6360 | 1.4 | |||||
| SCB10-630 | 630 | 1880 | 7360 | 1.2 | |||||
| SCB10-800 | 800 | 2180 | 8640 | 1.2 | |||||
| SCB10-1000 | 1000 | 2460 | 10000 | 0.9 | |||||
| SCB10-1250 | 1250 | 2860 | 11910 | 0.9 | |||||
| SCB10-1600 | 1600 | 3180 | 14820 | 0.9 | |||||
| SCB10-2000 | 2000 | 3860 | 17460 | 0.9 | |||||
| SCB10-2500 | 2500 | 4500 | 20900 | 0.9 | |||||
