ملخص
1. التقييم: الجهد المقنن: معدات الجهد العالي 10 كيلو فولت و 12 كيلو فولت، معدات الجهد المنخفض 0.4 كيلو فولت. التيار المقدر: معدات الجهد العالي 630 أمبير، معدات الجهد المنخفض 1500A.

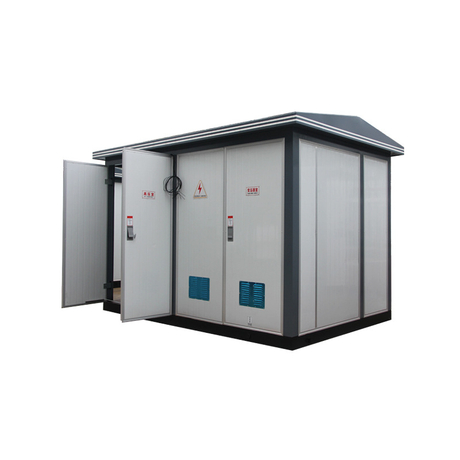

2. التطبيق: محطة فرعية من سلسلة YB27 هي محطة فرعية من النوع الأمريكي مع وظيفة التحكم في الجهد العالي، الحماية وتحويل الطاقة وتوزيعها. تستخدم عادة في نظام توزيع الطاقة في المناطق الحضرية والريفية يتم تركيب مفتاح تحميل الجهد الكهربي ومنصهر الجهد العالي لهذا المنتج في زيت المحول، مع الاثنين الهيكل: في نفس الحالة مع المحول وحالة غير مبالية مع المحول. يمكن استخدامه في المباني الشاهقة المباني، وبناء المناطق الحضرية والريفية، والمجتمعات السكنية، ومناطق تطوير التكنولوجيا الفائقة، الصغيرة و المصانع متوسطة الحجم ومناطق التعدين وحقول النفط ومواقع البناء المؤقتة وغيرها من المباني.
3.المعيار: IEC1330
شروط العمل
1. درجة حرارة الهواء المحيط: -30°C~+40°C
2. الارتفاع: .1000 م
3. سرعة الرياح: 34 م / ث ≥700 باسكال
4. الرطوبة النسبية: المتوسط اليومي للرطوبة النسبية أقل من 95%. المتوسط الشهري للرطوبة النسبية أقل من 95%.
5. ميل التثبيت: ≥الدرجة 8.
6. ينطبق في الأماكن التي لا تحتوي على غازات قابلة للتآكل والقابلة للاشتعال.
ملاحظة: تتوفر منتجات مخصصة.
أنواع المعنى
| Y | B | 27 | - | 12 | / | 0.4 |
| نوع الجاهزة | محطة فرعية | رقم التصميم | الجهد العالي الجهد المقنن الجانب | الجهد المنخفض الجانب الجهد المقنن |
مكونات عالية الجودة
اختر المكونات الكهربائية ذات العلامة التجارية المعروفة في الصناعة المثبتة. معزول
النوى لوحة السيليكون الصلب
يمكن للقلب الحديدي المصنوع من صفائح فولاذ سيلي كور الجديدة المدرفلة على البارد أن يوفر الطاقة، ويقلل الضوضاء، ويمنع التآكل، ويقلل بشكل فعال من فقدان عدم التحميل
تصفيح صف النحاس
الموصلية الجيدة، التشغيل المستقر، تعزيز قدرة التحميل الزائد، فقدان الخط المنخفض، ليس من السهل أكسدته، تحويل طويل الأمد
المحول الحالي
صب راتنجات الايبوكسي بواسطة عزل جيد، تأريض تور، يتغير من الدقة
وصف حجم المنتج
المعلمات التقنية الرئيسية
| غرض | وحدة | المعدات الكهربائية ذات الجهد العالي | محول | المعدات الكهربائية ذات الجهد المنخفض | |
| الجهد المقنن | كيلو فولت | 10 | 10/0.4 | 0.4 | |
| التصنيف الحالي | A | 630 | 100-2500 | ||
| التردد المقدر | هرتز | 50 | 50 | 50 | |
| القدرة المقدرة | كيلو فولت أمبير | 100-1250 | |||
| تصنيف الاستقرار الحراري الحالي | كا | 20/4S | 30/1 ثانية | ||
| الاستقرار الديناميكي المقدر الحالي (الذروة) | كا | 50 | 63 | ||
| تصنيف إغلاق الدائرة القصيرة الحالي (الذروة) | كا | 50 | 15-30 | ||
| تصنيف كسر ماس كهربائى الحالي | كا | 31.5 (فيوز) | |||
| تصنيف تحميل كسر الحالي | A | 630 | |||
| تردد الطاقة 1 دقيقة تحمل الجهد | كيلو فولت | بين المراحل، الى الارض 42, فتح جهات الاتصال 48 | 35/28 (5 دقائق) | 20/2.5 | |
| دفعة البرق تحمل الجهد | كيلو فولت | بين المراحل، الى الارض 75, فتح جهات الاتصال 85 | 75 | ||
| فئة حماية القشرة | IP23 | IP23 | IP23 | ||
| مستوى الضوضاء | ديسيبل | 630 | محول الزيت <55 المحول الجاف <65 | ||
| عدد الحلقات | 2 | 4 ~ 30 | |||
| الجهد المنخفض الجانب ماكس ثابت فار كومبي nsator | kvar | 300 | |||
