ملخص

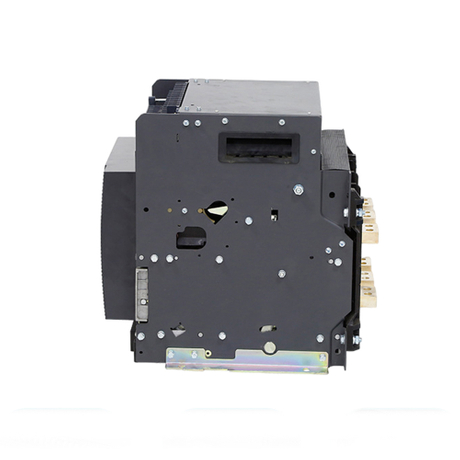

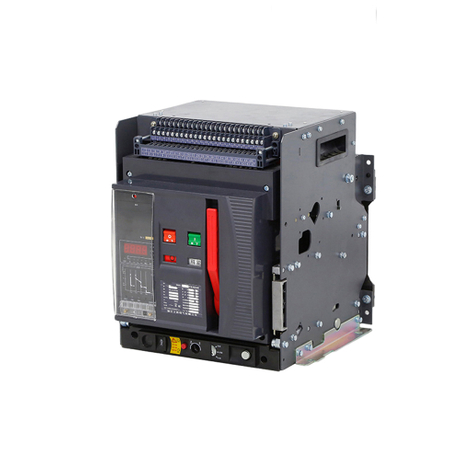

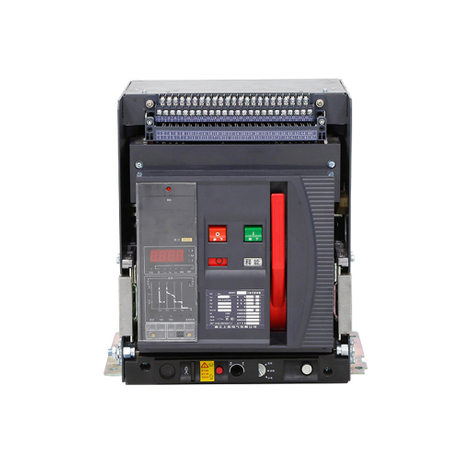

تم تصميم قاطع الدائرة الهوائية GTW1 لتعزيز سلامة وموثوقية الأنظمة الكهربائية. يتم استخدامه بشكل شائع في إعدادات البنية التحتية الصناعية والتجارية والعامة، مما يخفف بشكل فعال من المخاطر المرتبطة بالأعطال الكهربائية. يتوافق تصميمه المدمج وقدراته القوية مع المعايير الدولية، مما يجعله مناسبًا لمجموعة متنوعة من البيئات الكهربائية الصعبة.
ميزات المنتج
القدرة الحالية العالية
متوفر في العديد من الخيارات الحالية المقدرة، بسعة قصوى تصل إلى 6300 أمبير، ويستوعب متطلبات الحمل المتنوعة.
الحماية الشاملة
يوفر ميزات حماية متعددة، بما في ذلك الحماية من الحمل الزائد والدوائر القصيرة والتسرب، مما يضمن السلامة لكل من المعدات والأفراد.
نظام مراقبة ذكي
مجهزة بوحدات مراقبة متقدمة تتتبع المعلمات الكهربائية بشكل مستمر، وتتميز بإنذارات الأعطال وقدرات التحكم عن بعد لتحسين الإدارة.
تقنية التعثر السريع
يستخدم تقنيات الحماية الكهرومغناطيسية والحرارية الفعالة لفصل الدوائر بسرعة، مما يقلل من الأضرار الناجمة عن الأعطال الكهربائية.
تصميم وحدات
يدعم التكوينات المرنة بناءً على احتياجات المستخدم، مما يسهل التوسع والصيانة لمختلف التطبيقات.
المتانة والموثوقية
مصنوع من مواد عالية الجودة وعمليات تصنيع متقدمة، مما يوفر مقاومة ممتازة للضغوط البيئية.
خيارات التثبيت المرنة
يمكن تركيبها في إعدادات مختلفة، مثل خزانات التوزيع أو العبوات، والتكيف مع التخطيطات المكانية المختلفة وتبسيط الصيانة.
الامتثال الدولي
يلبي معايير دولية متعددة، مما يضمن جودة المنتج وسلامته، ويوفر للمستخدمين ضمانًا موثوقًا به.
تصميم موفر للطاقة
مصممة لتقليل استهلاك الطاقة، بما يتماشى مع الاتجاهات الحالية في الحفاظ على الطاقة واستدامتها.
مقياس أمبير قاطع الدائرة المقدر، كما هو موضح في الجدول.
| تصنيف شل الصف الحالي InmA | التصنيف الحالي InA |
| 2000 | 630/800/1000/1250/1600/2000 |
| 3200 | 2000/2500/2900/3200 |
| 4000 | 3200/3600/4000 |
| 6300 | 4000/5000/6300 |
قواطع ذات قدرة كسر الدائرة القصيرة المقدرة وتحمل التيار القصير، وقوس قواطع الدائرة. المسافة كـ 'صفر' (أي خارج قاطع الدائرة لا يوجد طيران ولا قوس)، كما هو موضح في الجدول.
| شل الصف تصنيفها الحالي Inm A | 2000 | 3200 | 4000 | 6300 | |
| قدرة كسر الدائرة القصيرة المقدرة Icu O-CO (KA) | 400 فولت | 80 | 100 | 100 | 120 |
| 690 فولت | 50 | 65 | 65 | 85 | |
| قدرة صنع الدائرة القصيرة المقدرة (KA) NX Icu/cosO | 400 فولت | 176/0.2 | 220/0.2 | 220/0.2 | 264/0.2 |
| 690 فولت | 105/0.25 | 143/0.2 | 143/0.2 | 187/0.2 | |
| قدرة كسر الدائرة القصيرة المقدرة Ics O-CO-CO (KA) | 400 فولت | 50 | 65 | 65 | 100 |
| 690 فولت | 40 | 65 | 65 | 75 | |
| تصنيف قصير الوقت يتحمل التأخير الحالي 1S 0.4s، O-CO (KA) | 400 فولت | 50 | 65 | 65/80 (مكر) | 85/100 (مكر) |
| 690 فولت | 40 | 50 | 50/65 (مكر) | 65/75 (مكر) | |
| ملاحظة: قدرة كسر الخط في نفسه. | |||||
قاطع الدائرة الكهربائية الحد الأقصى لقوة التبديد هو 360 واط. قاطع الدائرة الكهربائية مُقدر بالتيار المستمر في درجات الحرارة المحيطة المختلفة، كما هو موضح في الجدول.
| درجة الحرارة المحيطة GTW1 | 630 أ | 800 أ | 1000 أ | 1250 أ | 1600 أ | 2000 أ |
| 40 | 630 أ | 800 أ | 1000 أ | 1250 أ | 1600 أ | 2000 أ |
| 50 | 630 أ | 800 أ | 1000 أ | 1250 أ | 1550 أ | 1900 أ |
| 60 | 630 أ | 800 أ | 1000 أ | 1250 أ | 1550 أ | 1800 أ |
| ملحوظة: 2500A وما فوق عامل تقليل السعة 0.9، 6300A 4000A لم يقع في ذلك. | ||||||
يتمتع بوحدة تحكم تيار ذكية ووظيفة حماية لخصائص حماية التيار الزائد
إعداد Ir لوحدات التحكم (I/In) والخطأ كما هو موضح في الجدول.
| تأخير وقت طويل | تأخير قصير | لحظية | خطأ ارضي | ||||
| الأشعة تحت الحمراء1 | إير2 | أخطاء | إير3 | أخطاء | إير4 | أخطاء | |
| (0.4-1) في | (0.4-15) بوصة | ±10% | في-50KA (العدد = 2000 أمبير) في-75 كيلو (الكثافة السكانية = 3200-4000 أمبير) في-100KA (الكثافة السكانية = 6300A) | ±150% | إن إم = 2000-4000A(0.2-0.8) بحد أقصى 1200 أمبير | إن إم = 6300 (0.2 ~ 1.0) بوصة | ±10% |
| ملاحظة: عندما يكون كل من (المطلوب) ثلاثة حماية، لا يمكن تجاوز قيمة الإعداد. | |||||||
خصائص حماية التيار الزائد للتأخير I2Ti = (1.5Iri 'U (1.05-0.2) Ir 1 الوقت موضح في الجدول، خطأ زمني قدره ± 15% ملاحظة: Tl-Long Time 1.5Irl الوقت كله، Tl تأخير طويل الوقت، كما هو مبين في الجدول.
| 1.05Irl | 1.3Irl | وقت الإعداد 1.5Irl ثانية | 15 | 30 | 60 | 120 | 240 | 480 |
| > 2H لا يعمل | <1H لا يعمل | 2.0الوقت المناسب | 84 | 16.9 | 33.7 | 67.5 | 135 | 270 |
خصائص حماية التيار الزائد للتأخير القصير حماية التيار الزائد للتأخير القصير لتحديد حدود الوقت، إذا كان التوسع منخفضًا للوقت العكسي، خصائصه: I2Ts = (8Lr) 2Ts، Ts، مصمم لوقت التأخير العام عندما Vhf > 8Lrl، يتم التحويل تلقائيًا الخصائص الزمنية، الخصائص الزمنية كما هو موضح في الجدول.
خطأ الوقت هو ± 15%
| أوقات التأخير | يرجع الأوقات | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
أبعاد التركيب قاطع الدائرة الثابتة، الأبعاد (GTW1-2000/3، 2000/4)
أبعاد التركيب قاطع الدائرة الثابتة، الأبعاد (GTW1-3200/3، 3200/4)
أحجام وأبعاد درج التثبيت (GTW1-2000/3, 2000/4)
مقاسات وأبعاد درج التثبيت (GTW1-3200/3, 3200/4)
أحجام وأبعاد تركيب قاطع الدائرة الكهربائية من نوع الدرج (GTW1-4000)
أبعاد تركيب قاطع الدائرة الكهربائية والأبعاد الكلية (GTW1-4000/4)
أبعاد تركيب قاطع الدائرة الكهربائية والأبعاد الكلية (GTW1-6300، 6300/4 In: 4000، 5000)
أبعاد تركيب قاطع الدائرة الكهربائية والأبعاد الكلية (GTW1-6300 In: 6300)
أبعاد تركيب حاجز اللوحة
| أنا نانومتر | نانومتر | ب مم | ج مم |
| سلسلة 2000 | 306 | 172.5 | 345 |
| سلسلة 3200 | 366 | 202.5 | 405 |
| سلسلة 6300 |
