ملخص

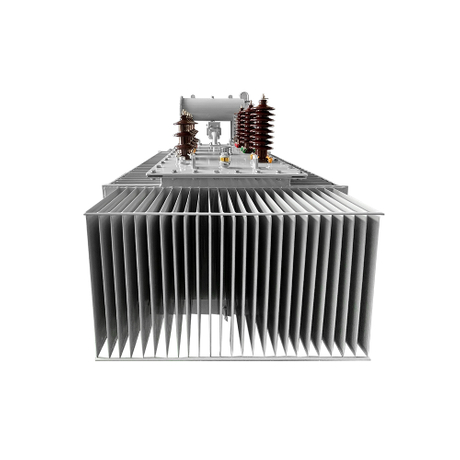

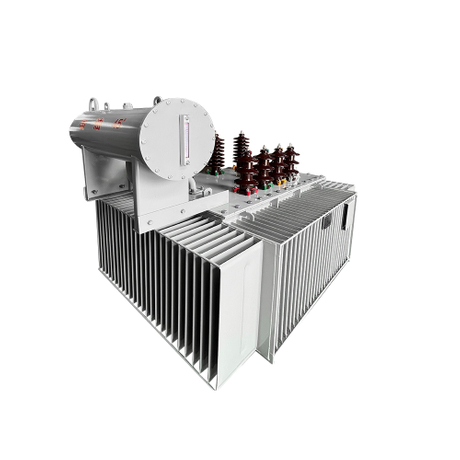

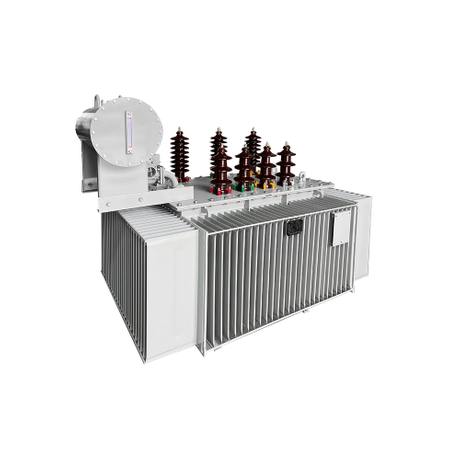

المحولات المغمورة بالزيت من سلسلة S11 عبارة عن محول طاقة عالي الكفاءة وموفر للطاقة مصمم بهيكل مغلق بالكامل، يستخدم بشكل أساسي في أنظمة نقل وتوزيع الطاقة 10 كيلو فولت و50 هرتز. إنه قابل للتطبيق على نطاق واسع لإمدادات الطاقة والإضاءة في المناطق السكنية، الشوارع التجارية، المؤسسات الصناعية والتعدينية، وكذلك المناطق الريفية. يستخدم هذا المحول تقنيات ومواد متقدمة في تصميمه وتصنيعه لتحقيق أهداف انخفاض الفقد، وانخفاض الضوضاء، والكفاءة العالية، مع تقليل متطلبات الصيانة والتلوث البيئي أيضًا.
الظروف البيئية
الحد الأقصى لدرجة الحرارة المحيطة: +40 درجة مئوية
الحد الأدنى لدرجة الحرارة المحيطة: -25 درجة مئوية
الارتفاع: <1000 م
الحد الأقصى لمتوسط الرطوبة النسبية الشهرية: 90% (20 درجة مئوية)
موقع التثبيت: يتم تركيبه في مكان خالٍ من الحرائق وخطر الانفجار والتلوث الخطير والتآكل الكيميائي والعنف الاهتزاز، داخلي أو خارجي.
ميزات المنتج
تقليل الخسائر: من خلال استخدام صفائح فولاذ السيليكون الممتازة والبنية الأساسية المُحسّنة، تعمل سلسلة S11 على تقليل خسائر عدم التحميل والتحميل بشكل كبير، مما يتجلى في توفير كبير في الطاقة.
تقليل الضوضاء: من خلال الهيكل الأساسي المبتكر وترتيب الملفات، إلى جانب تقنية تقليل الضوضاء المتقدمة، يتم تخفيف الضوضاء التشغيلية بشكل كبير، مما يضمن بيئة أكثر هدوءًا للمستخدمين.
تصميم مختوم بالكامل: إن تصميم خزان الزيت المموج المغلق بالكامل للمحول يعزله عن الهواء الخارجي، ويمنع تلوث الزيت ودخول الرطوبة، وبالتالي تحسين قوة العزل وإطالة عمره.
تعزيز الكفاءة: إن اعتماد مواد عالية الأداء وتصميم ذو تفكير تقدمي لا يؤدي إلى تقليل الخسائر فحسب، بل يعزز أيضًا التشغيل الفعال، مما يؤدي إلى انخفاض استهلاك الطاقة وتكلفة التشغيل.
مقاومة قوية لدائرة القصر: يعمل تكوين اللف المصمم خصيصًا على تعزيز مرونة المحول ضد دوائر القصر، مما يحافظ على استقرار شبكة الطاقة وسلامة النظام الكهربائي.
سهولة الصيانة: يقلل البناء المغلق بالكامل من الحاجة إلى الصيانة الدورية، بينما يسمح التصميم المدروس بإجراء عمليات فحص وصيانة مباشرة، وتبسيط الصيانة الروتينية واستكشاف الأخطاء وإصلاحها.
| رقم الموديل | القدرة المقدرة | الانضمام إلى تسمية المجموعة | مجموعة الجهد> (كيلو فولت) | فقدان عدم التحميل | فقدان التحميل | عدم التحميل الحالي | مقاومة ماس كهربائى | الأبعاد (مم) | الوزن (كجم) | كَيّل | |||||
| كيلو فولت أمبير | ين0 أو داين11 | التوتر العالي | نطاق التنصت | الضغط المنخفض | W | W | % | % | L | W | H | زيت | وزن | مم | |
| S11-M-30 | 30 | 6 6.3 10 10.5 11 | ±5% أو ±2×2.5% | 0.4 | 100 | 600 | 2.3 | 4.0 | 740 | 665 | 875 | 74 | 283 | 400*500 | |
| S11-M-50 | 50 | 130 | 870 | 2.0 | 4.0 | 770 | 675 | 965 | 88 | 362 | 400*500 | ||||
| S11-M-63 | 63 | 150 | 1040 | 1.9 | 4.0 | 820 | 700 | 1020 | 112 | 442 | 450*500 | ||||
| S11-M-80 | 80 | 180 | 1250 | 1.9 | 4.0 | 835 | 705 | 1040 | 117 | 481 | 450*500 | ||||
| S11-M-100 | 100 | 200 | 1500 | 1.8 | 4.0 | 850 | 715 | 1055 | 122 | 520 | 450*500 | ||||
| S11-M-125 | 125 | 240 | 1800 | 1.7 | 4.0 | 1180 | 740 | 1115 | 154 | 667 | 500*500 | ||||
| S11-M-160 | 160 | 280 | 2200 | 1.6 | 4.0 | 1225 | 775 | 1175 | 176 | 788 | 500*500 | ||||
| S11-M-200 | 200 | 340 | 2600 | 1.5 | 4.0 | 1245 | 790 | 1195 | 193 | 898 | 500*500 | ||||
| S11-M-250 | 250 | 400 | 3050 | 1.4 | 4.0 | 1340 | 880 | 1230 | 209 | 1027 | 550*500 | ||||
| S11-M-315 | 315 | 480 | 3650 | 1.4 | 4.0 | 1425 | 935 | 1260 | 234 | 1177 | 550*500 | ||||
| S11-M-400 | 400 | 570 | 4300 | 1.3 | 4.0 | 1470 | 955 | 1330 | 265 | 1399 | 550*600 | ||||
| S11-M-500 | 500 | 680 | 5100 | 1.2 | 4.0 | 1490 | 960 | 1405 | 283 | 1576 | 550*600 | ||||
| S11-M-630 | 630 | 810 | 6200 | 1.1 | 4.5 | 1585 | 1030 | 1370 | 317 | 1771 | 660*660 | ||||
| S11-M-800 | 800 | 980 | 7500 | 1.0 | 4.5 | 1675 | 1090 | 1480 | 366 | 2128 | 660*820 | ||||
| S11-M-1000 | 1000 | 1150 | 10300 | 1.0 | 4.5 | 1775 | 1175 | 1530 | 402 | 2379 | 660*820 | ||||
| S11-M-1250 | 1250 | 1360 | 12800 | 0.9 | 4.5 | 1965 | 1155 | 1700 | 542 | 3023 | 820*820 | ||||
| S11-M-1600 | 1600 | 1460 | 14500 | 0.8 | 4.5 | 2055 | 1210 | 1800 | 616 | 3591 | 820*820 | ||||
| رقم الموديل | القدرة المقدرة | الانضمام إلى تسمية المجموعة | مجموعة الجهد (كيلو فولت) | فقدان عدم التحميل | فقدان التحميل | عدم التحميل الحالي | رقصة ماس كهربائى | رقم الموديل | القدرة المقدرة | الانضمام إلى تسمية المجموعة | مجموعة الجهد (كيلو فولت) | فقدان عدم التحميل | فقدان التحميل | عدم التحميل الحالي | رقصة ماس كهربائى | ||||
| كيلو فولت أمبير | داين11 | التوتر العالي | نطاق التنصت | الضغط المنخفض | W | W | % | % | كيلو فولت أمبير | داين11 | التوتر العالي | نطاق التنصت | الضغط المنخفض | W | W | % | % | ||
| S11-M-30 | 30 | 20 | ±5% أو ±2×2.5% | 0.4 | 90 | 660 | 2.1 | 5.5 | S11-M-315 | 315 | 20 | ±5% أو ±2×2.5% | 0.4 | 480 | 4010 | 1.1 | 5.5 | ||
| S11-M-50 | 50 | 130 | 960 | 2.0 | 5.5 | S11-M-400 | 400 | 570 | 4730 | 1.0 | 5.5 | ||||||||
| S11-M-63 | 63 | 150 | 1145 | 1.9 | 5.5 | S11-M-500 | 500 | 680 | 5660 | 1.0 | 5.5 | ||||||||
| S11-M-80 | 80 | 180 | 1370 | 1.8 | 5.5 | S11-M-630 | 630 | 810 | 6820 | 0.9 | 6.0 | ||||||||
| S11-M-100 | 100 | 200 | 1650 | 1.6 | 5.5 | S11-M-800 | 800 | 980 | 8250 | 0.8 | 6.0 | ||||||||
| S11-M-125 | 125 | 240 | 1980 | 1.5 | 5.5 | S11-M-1000 | 1000 | 1150 | 11330 | 0.7 | 6.0 | ||||||||
| S11-M-160 | 160 | 290 | 2420 | 1.4 | 5.5 | S11-M-1250 | 1250 | 1350 | 13200 | 0.7 | 6.0 | ||||||||
| S11-M-200 | 200 | 330 | 2860 | 1.3 | 5.5 | S11-M-1600 | 1600 | 1630 | 15950 | 0.6 | 6.0 | ||||||||
| S11-M-250 | 250 | 400 | 3350 | 1.5 | 5.5 | ||||||||||||||
ملاحظة: يمكن أن يكون محول 20KV وفقًا لمتطلبات العملاء، ويمكن أن ينتج عن اختبار الجهد العالي اتصال جهد مزدوج، ويمكن أن يكون طرف إدخال المحول بسهولة يتم تحويله وفقًا لاختلاف الجهدين للفتحة الصافية 2OKV و1OKV باستخدام مفتاح النقل.
