ملخص

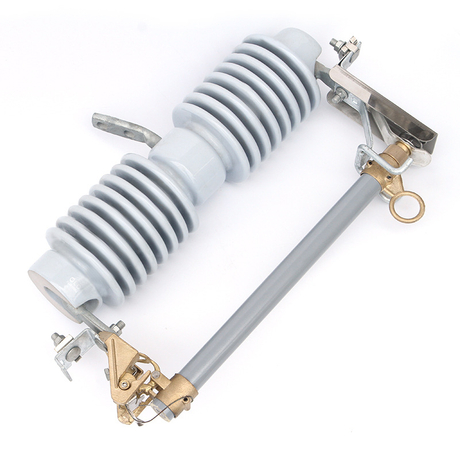

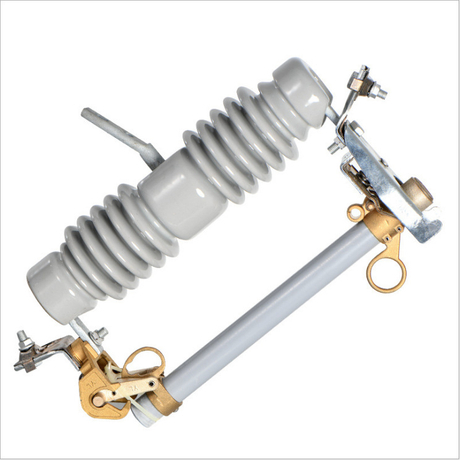

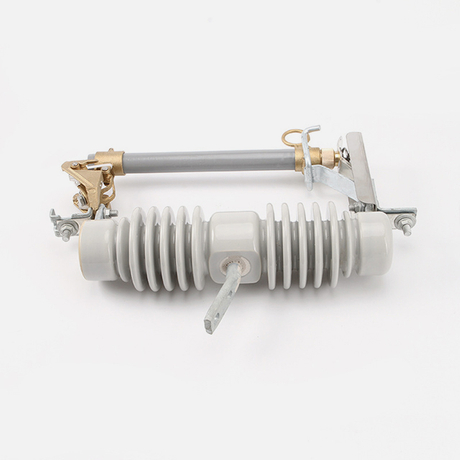

انقطاع الصمامات المنسدلة والتحميل انقطاع الصمامات في الهواء الطلق أجهزة حماية الجهد في الهواء الطلق. وهي مرتبطة بتغذية واردة لمحول التوزيع أو خطوط التوزيع. تستخدم هذه في المقام الأول لحماية المحولات أو الخطوط من الدوائر القصيرة والحمل الزائد والتبديل التيارات. تتألف وحدة الصمامات المتسارضة من دعم عازل وأن أنبوب الصمامات، يتم إصلاح جهات اتصال ثابتة على جانبي دعم عازل ومثبت جهة الاتصال المتحركة مثبتة على طرفين من أنبوب الصمامات. الجزء الداخلي من أنبوب الصمامات هو أنبوب الإطفاء. يتكون الجزء الخارجي من أنبوب الورق المركب الفينولي أو زجاج الايبوكسي. يوفر تحميل التبديل انقطاع FUSE أن تمتد جهات اتصال مساعدة وإمكانية إطفاء القوس لإيقاف تشغيل / إيقاف تشغيل التحميل.
في التشغيل العادي، يتم تشديد رابط الصمامات لتشكيل موقف مغلق. في الوضع الحالي خطأ، يذوب رابط الصمامات ويتم تشكيل قوس كهربائي. أنبوب إطفاء القوس يحدث. هذا يسبب ضغطا كبيرا داخل الأنبوب ويسبب فصل الأنبوب عن جهات الاتصال. يتم استرخاء قوة الاتصال بمجرد تذوب عناصر الصمامات. القصاصات الآن في الموضع المفتوح، يحتاج المشغل إلى تبديل إيقاف التشغيل. ثم مع شريط تشغيل معزول، يمكن سحب جهة الاتصال المتحركة. الاتصال الرئيسي والاتصال الإضافي متصل.
العمل conditons.
1. درجة الحرارة الشمالية: لا أعلى من + 40 درجة مئوية، وليس أقل من 30 درجة مئوية
2. الاستيلاء: لا يزيد عن 1000 متر: (يمكن تصحيح أكثر من 1000 متر وفقا ل GB311.1-1997)
3. قوة التردد: 50 هرتز
4. الكثافة الجلدية: 7 درجات وتحت
5.Maximum سرعة الرياح: 35m / s
أنواع المعنى
| R | W | () | () | - | () |
| اسم المنتج: R-fuse | موقع التركيب: W-outdoor نندو | تصميم الرقم التسلسلي | علامات أخرى | تصنيف الجهد KV. |
عملية تراجع الساخنة المجلفنة
ارتفاع درجة حرارة المقاومة لدعم السيراميكسول
تراجع تعبئة الساخنة
حار تراجع الجلفنة لديه مقاومة جيدة للتآكل
الموصلية الجيدة
الموصلية الكهربائية القوية وأداء السلامة العالية
الصمامات أنبوب
طلاء خاص مقاوم للأشعة فوق البنفسجية
عملية تراجع الساخنة المجلفنة
المعلمات التقنية الرئيسية
1 محطة العلوي (معلبات النحاس صب الساخنة 3um).
2. غطاء أعلى (باستخدام جودة عالية 304 الفولاذ المقاوم للصدأ ومكتلات الطرفية المتصلة)
3. قطعة اتصال العلوي (سمك الجسم المتصل 2MM) يعزز الموصلية الكهربائية
4. الاتصال العالي الحركة (304 ينبوع الفولاذ المقاوم للصدأ يخضع لضغط كبير).
5. الخطاف بدء التشغيل (شوكة هواك يمكن أن توجه بشكل فعال الصمامات في موقف التكلف).
6. الصمامات أنبوب (مكافحة الأشعة فوق البنفسجية. لديها امتصاص الرطوبة وعمر طويل)
7. يتجنب Trunnion (3um الفضة مطلي) يهز اليسار واليمين عند الإغلاق، والدقة هي تمييز
.
9. الطائر (يوفر فصل سريع نهاية، فروع الكابلات تنبثق بسرعة) 10. عازل عالية القوة (القدرة على التنظيف الذاتي، قوة عالية، عملية ممتازة)
المؤشرات الفنية الاساسية
| مشروع | RW12 | RW12 |
| الفولطية (كيلو فولت) | 12 (15) | 12 (15) |
| التصنيف الحالي (A) | 100 | 200 |
| تصنيف تردد (هرتز) | 50 | 50 |
| قاعدة في التصنيف الحالي (A) | 100 | 200 |
| تقييمه دائرة قصر كسر الحالي (كيلو أمبير / A) | 8/100، 12.5 / 100، 16/100 | 12.5 / 200، 16/200 |
| تردد قوة تحمل اختبار الجهد (فولت) | 45/55 | 45/55 |
| تردد قوة تحمل اختبار الجافة الجهد (فولت) | 50/55 | 50/55 |
| تقييمه البرق الجهد دفعة (كيلو فولت) | 125 | 125 |
| بعد الزحف (مم / كيلو فولت) | 330 | 330 |
| الحياة الميكانيكية (مرات) | 500 | 500 |
| الارتفاع (مم) | 1000 | 1000 |
| درجة الحرارة المحيطة (℃) | -40℃~ + 70℃ | -40℃~ + 70℃ |
| الأبعاد (سم) | 50x36x12.5 | 50x36x12.5 |
